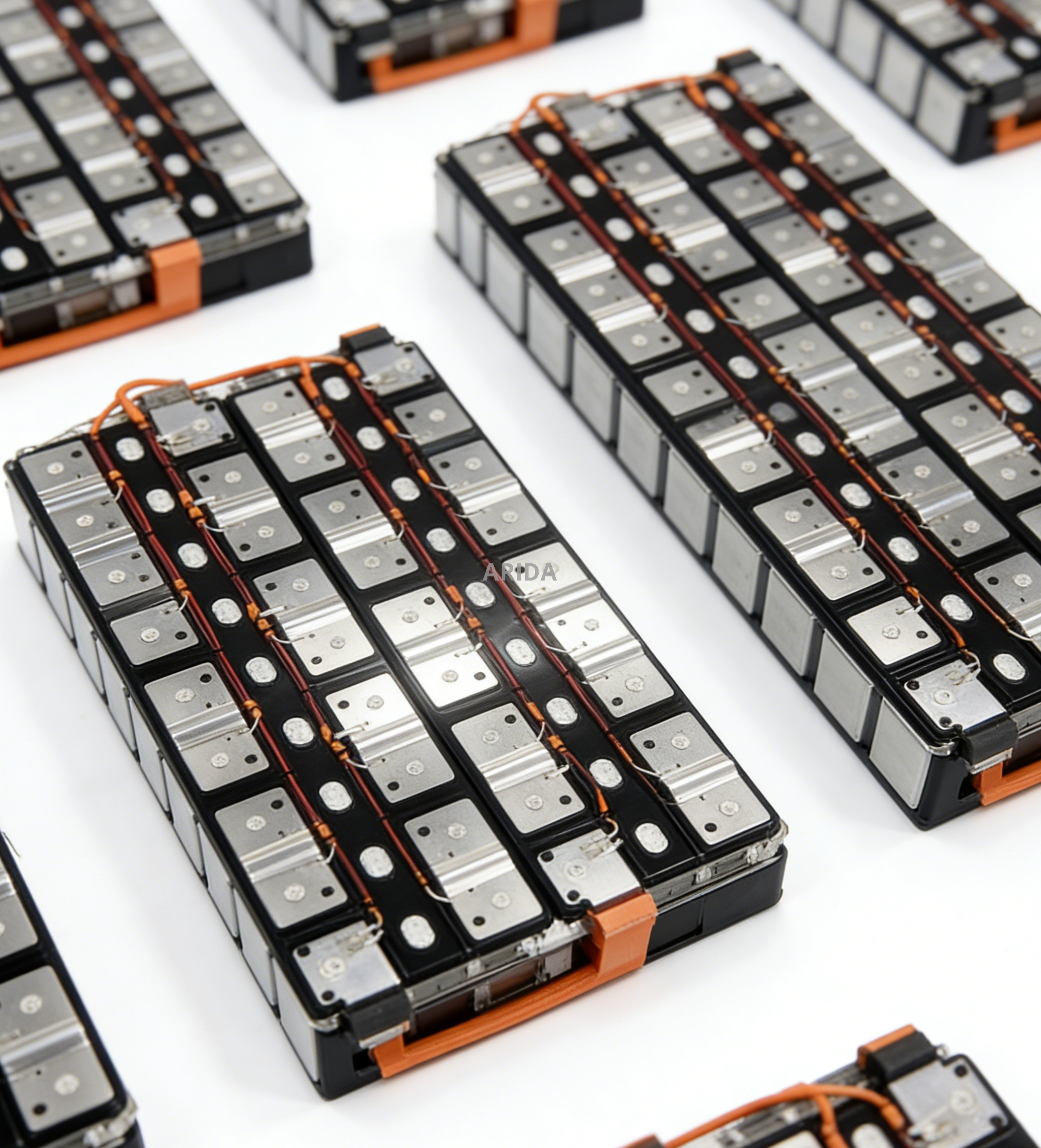

يحمل تصميم حزمة بطارية السيارة الكهربائية اليوم مخاطر هندسية هائلة. تتسبب التفاوتات غير الصحيحة أو عدم كفاية القدرة على حمل التيار في نظام اتصال الخلية (CCS) بشكل مباشر في حدوث مخاطر حرارية شديدة. كما أنها تؤدي إلى اختناقات هائلة في عملية التجميع على خط الإنتاج. ولمنع حدوث هذه الأعطال، يجب على مهندسي البطاريات وشركاء التصنيع سد فجوة الاتصال الفني لديهم. لقد كتبنا هذا الدليل لتفصيل البيانات الدقيقة التي تحتاجها لتصميم حل موثوق به وعرضه واقتباسه.
من خلال توفير المواصفات الأولية الشاملة، يمكنك تقليل تكرارات النماذج الأولية غير الضرورية. يمكنك أيضًا تقليل تكاليف الأدوات الأولية الباهظة الثمن وتسريع وقت طرحك في السوق بشكل كبير. سوف تتعلم نقاط البيانات الكهربائية والميكانيكية والمادية المحددة المطلوبة لنقل مشروعك من المفهوم إلى الإنتاج القابل للتطوير بسلاسة.
تؤدي المواصفات الغامضة حتمًا إلى مشكلات خطيرة في مجال التسامح. عندما تفترض الأبعاد القياسية، تتضاعف الانحرافات الصغيرة عبر وحدة البطارية. وهذا يخاطر بوضع ضغط ميكانيكي شديد على خلايا البطارية الفردية أثناء تشغيل السيارة. يعد التعب الطرفي للخلية نقطة فشل شائعة في تطبيقات الأداء. يجب أن تحدد بوضوح كل حدود الأبعاد لمنع هذه التحولات المجهرية من التسبب في كسور كارثية.
يتطلب تصنيع شريط التوصيل المتكامل CCS المخصص استثمارًا مقدمًا كبيرًا. تتطلب قوالب الختم المخصصة وأدوات FPC رأس مال كبير ووقت تصنيع. إن المراجعات التي فرضتها البيانات الأولية غير المكتملة تؤدي إلى تضخيم هذه التكاليف بشكل كبير. إذا قمت بتغيير الملعب الطرفي بعد قطع القوالب الفولاذية، فستفقد أسابيع من المهلة الزمنية. تعمل البيانات الدقيقة على تأمين الجدول الزمني للإنتاج الخاص بك وتحمي ميزانية الأدوات الأولية الخاصة بك.
يعمل نظام CCS كمسار موصل عالي الطاقة وجهاز مراقبة دقيق للسلامة. يؤدي فقدان بيانات الذروة الحالية إلى تقويض استراتيجيات الوقاية من الانفلات الحراري بشكل مباشر. إذا لم يتمكن قضيب التوصيل من التعامل مع طفرات الطاقة العابرة، فإنه يولد حرارة داخلية. تؤدي هذه التدفئة الموضعية إلى الإضرار بالسلامة الهيكلية للعزل المحيط. تشكل المواصفات الكهربائية الدقيقة دفاعك الأساسي ضد الانتشار الحراري.
يحتاج المصنع الخاص بك إلى معرفة نوع البطارية بالضبط. تتطلب الخلايا الأسطوانية والمنشورية والخلايا الجيبية تصميمات اتصال مختلفة تمامًا. يجب عليك تحديد التكوين الدقيق للسلسلة المتوازية. تتطلب طوبولوجيا 16S1P أحجامًا مختلفة للموصلات وتوجيهها مقارنةً بإعداد 4S2P. تملي كيمياء الخلية أيضًا منحنيات جهد التشغيل المتوقعة.
يحدد الحمل الكهربائي الهندسة الأساسية للقضيب. يجب عليك تقديم أرقام واضحة لتيار التشغيل المستمر. نحتاج أيضًا إلى معرفة ذروة التيار العابر ومدته بالضبط. تتطلب موجة 500 أمبير تدوم ثانيتين كتلة حرارية مختلفة عن تلك التي تتطلب ارتفاعًا مدته عشر ثوانٍ. يجب عليك أيضًا توفير الحد الأقصى لجهد النظام. يستخدم المهندسون ذروة الجهد هذه لحساب مسافات الزحف والتخليص الإلزامية بناءً على معايير السلامة العالمية.
يجب عليك إنشاء عتبات مقاومة مقبولة عبر شبكة الموصلات بأكملها. يواجه المحدد بشكل سيئ قضيب التوصيل المدمج لوحدة BusbarBattery Module CCS تسخينًا مفرطًا أثناء دورات الشحن السريع. إن وضع حدود مقاومة صارمة يمنع هذا التسخين الموضعي. كما أنه يضمن توصيل الطاقة بشكل ثابت ويحسن الكفاءة الإجمالية لنظام تخزين الطاقة لديك.
المساحة هي الميزة المطلقة داخل أي حاوية بطارية حديثة. يجب عليك تحديد الحد الأقصى المطلق للطول والعرض والارتفاع. يجب أن يتناسب CCS بسلاسة مع مبيت وحدة البطارية دون الاحتكاك بالغطاء العلوي. حتى ملليمتر واحد من التداخل يمكن أن يتآكل من خلال الأفلام العازلة على مدار سنوات من اهتزاز الطريق.
توفير مسافات دقيقة من المركز إلى المركز بين جميع أطراف الخلايا. يجب عليك تضمين تفاوتات الأبعاد المقبولة. غالبًا ما تحدد الوحدات القياسية تفاوتًا في درجة الصوت يبلغ ±0.1 مم. إذا كانت خطوة شريط التوصيل المصنعة لا تتطابق تمامًا مع الخلايا الملحومة، فيجب على فرق التجميع فرض المحاذاة. تخلق هذه المحاذاة القسرية ضغطًا فوريًا على مفاصل اللحام.
تملي بيئة التشغيل المتوقعة بشكل كبير التصميم الميكانيكي. تتحمل تطبيقات السيارات اهتزازًا وحشيًا متعدد المحاور. تواجه أنظمة تخزين الطاقة الثابتة الحد الأدنى من الحركة ولكنها تتطلب مقاومة زحف طويلة المدى. يجب عليك تحديد البيئة المقصودة. تحدد هذه البيانات ما إذا كان التصميم يتطلب ميزات عميقة لتخفيف الضغط، أو وصلات تمدد مرنة، أو دعامات هيكلية صلبة.
يؤثر اختيارك لتقنية الانضمام على الطلاء السطحي والشكل المادي لعلامات تبويب الاتصال. يجب عليك تحديد طريقة التجميع المقصودة مقدمًا.
يلخص الجدول أدناه الطرق الشائعة المستخدمة لتجميع الوحدة.
| طريقة الاتصال: | الميزة الأساسية | لمتطلبات التصميم الخاصة بـ CCS |
|---|---|---|
| اللحام بالليزر | مدخلات حرارة منخفضة، دقة عالية | يتطلب أسطح تلامس مسطحة للغاية وطلاء متوافقًا (مثل النيكل). |
| اللحام بالموجات فوق الصوتية | ممتاز للمعادن المختلفة | يتطلب مساحة علامة تبويب كافية حتى تتمكن أداة sonotrode من الإمساك بها بشكل آمن. |
| ربط الأسلاك | المدمج في الصمامات للسلامة على مستوى الخلية | يتطلب منصات السندات المتخصصة ونظافة السطح القصوى. |
| اتصالات انسحب | سهولة الصيانة والإصلاح الميداني | يتطلب ميزات متكاملة مضادة للدوران وحدودًا لمواصفات عزم الدوران. |

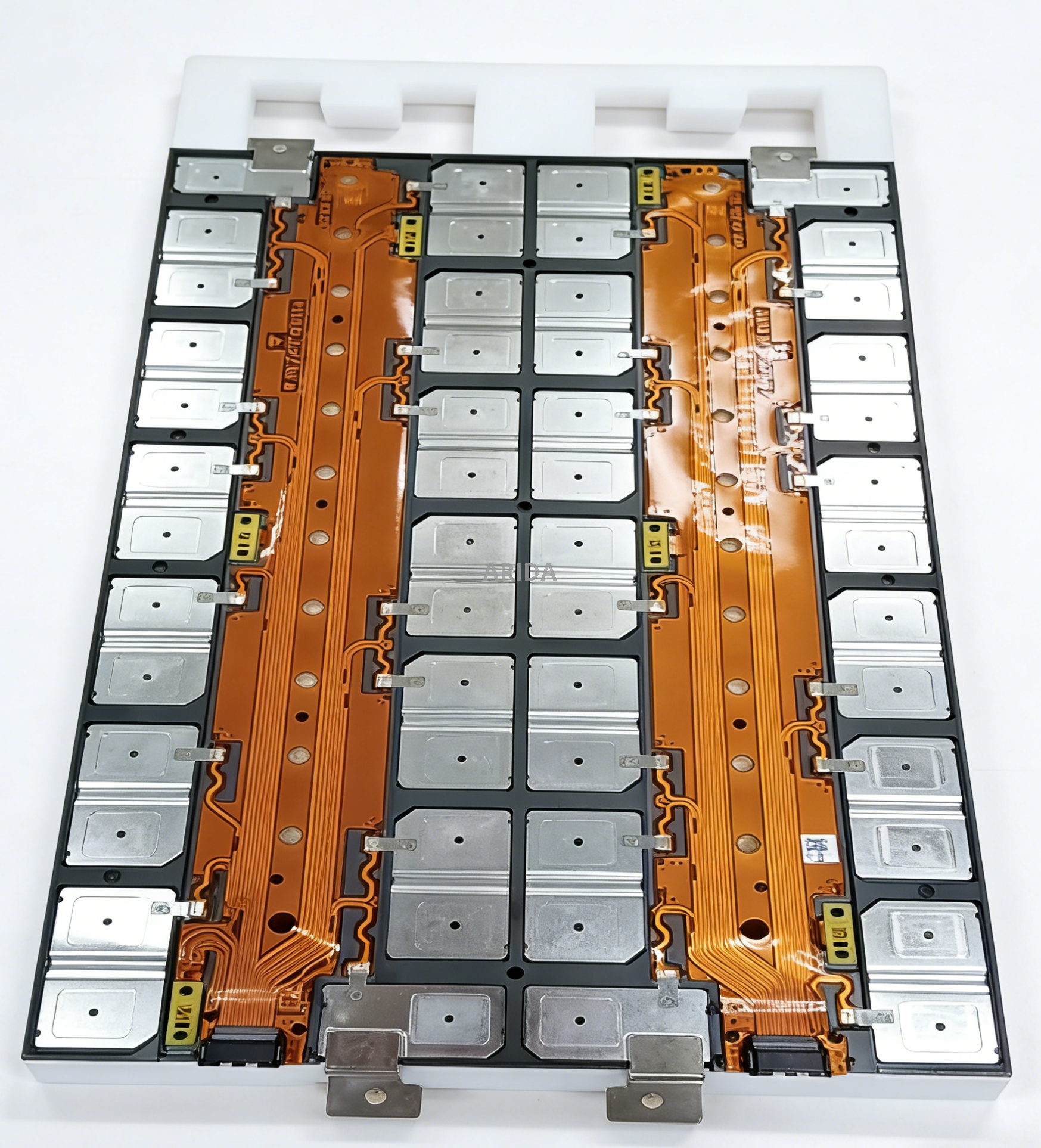

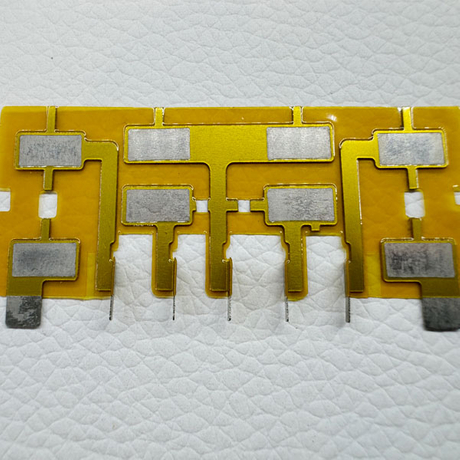

يجب أن تحدد بوضوح طريقة الحصول على البيانات المطلوبة. توفر FPCs مساحة قيمة وتقلل من الوزن الإجمالي. إنها تتطلب بيانات توجيه محددة للغاية واستثمارًا كبيرًا في الأدوات. على العكس من ذلك، توفر أحزمة الأسلاك مرونة جسدية أكبر وتكاليف أدوات أولية أقل. لا يزال يتعين عليك تحديد نقاط التثبيت الخاصة بها بوضوح لمنع الاحتكاك بهيكل الوحدة.
توفير المواقع الدقيقة والكمية الإجمالية لعقد مراقبة الجهد. يتطلب كل اتصال متسلسل عادةً تتبعًا مخصصًا للاستشعار. يجب عليك تحديد مكان خروج هذه الآثار من مسار الطاقة الرئيسي. يمنع التباعد المناسب انحناء الجهد العالي إلى خطوط الاستشعار ذات الجهد المنخفض المجاورة.
تعتمد الإدارة الحرارية على بيانات دقيقة لدرجة الحرارة. يجب عليك تحديد عدد الثرمستورات NTC المطلوبة. تحديد مواقع التنسيب المستهدفة عبر التجمع. عادةً ما يضع المهندسون هذه المستشعرات بالقرب من الخلايا المتوقعة الأكثر سخونة أو الطرف الموجب الرئيسي. يجب عليك أيضًا تحديد طريقة الربط المفضلة. يوفر كل من اللحام المثبت على السطح، ووعاء الإيبوكسي، والتثبيت الميكانيكي أوقات استجابة حرارية مختلفة.
تتطلب الواجهة التي تربط CCS بنظام إدارة البطارية (BMS) تعريفًا صارمًا. حدد العلامة التجارية والطراز المفضل للموصل لديك. قم بتضمين درجة الدبوس المطلوبة وتكوين pinout الدقيق. إن توفير بيانات الموصل هذا مبكرًا يضمن أن ذيل FPC أو اندلاع الحزام يتطابق تمامًا مع وعاء BMS.
إن اختيارك للمعدن الأساسي يحدد الوزن والكفاءة الكهربائية. حدد تفضيلاتك الواضحة. يوفر النحاس (على سبيل المثال، درجة T2 أو C11000) أقصى قدر من التوصيل الكهربائي ولكنه يضيف وزنًا كبيرًا. يوفر الألومنيوم (على سبيل المثال، درجة 1060 أو 1070) تخفيضًا كبيرًا في الوزن ولكنه يتطلب مساحات مقطعية أكبر لتتناسب مع القدرة الحالية للنحاس. يجب أن تحدد صراحة سمك المادة المطلوبة.
يتأكسد النحاس الخام بسرعة، ويشكل الألومنيوم العاري طبقات أكسيد عازلة. يجب عليك تحديد متطلبات طلاء السطح لمنع هذا التدهور. طلاء النيكل هو المعيار لتطبيقات اللحام بالليزر. يوفر طلاء القصدير مقاومة ممتازة للتآكل للبيئات ذات الأغراض العامة. يعمل الطلاء الفضي على زيادة التوصيلية عند المفاصل الميكانيكية ذات التيار العالي. اختر الطلاء الذي يتوافق مع طريقة التجميع الخاصة بك.
نحن بحاجة إلى تفضيلاتك المحددة للمواد الواقية. تشمل الاختيارات الشائعة فيلم PET أو فيلم PI (بوليميد) أو طلاءات الإيبوكسي ذات الأساس المسحوق.
إن إرسال بريد إلكتروني غامض يضمن الحصول على عرض أسعار غامض. يجب عليك دمج متطلباتك في تنسيقات الملفات القياسية. توفير ملفات STEP أو IGES للنماذج الميكانيكية ثلاثية الأبعاد. قم بتوفير ملفات Gerber القياسية لأي تخطيطات FPC. قم دائمًا بتضمين رسومات PDF تفصيلية ثنائية الأبعاد مشروحة بقواعد الأبعاد الهندسية والتسامح (GD&T). تمنح هذه التسليمات الشركات المصنعة الشكل الهندسي الدقيق الذي يحتاجون إليه لعرضه بدقة.
يجب عليك التحقق من قدرة الشركة المصنعة على تلبية معايير السيارات الصارمة. اسأل عن شهاداتهم المحددة. يضمن IATF 16949 رقابة صارمة على الجودة في سلاسل توريد السيارات. يعد الامتثال للسلامة الوظيفية ISO 26262 أمرًا غير قابل للتفاوض بالنسبة للمكونات الكهربائية المهمة. يجب عليك أيضًا التأكد من أن منتجاتها تلبي المعايير البيئية العالمية مثل RoHS وREACH.
تقييم البائعين بناءً على قدراتهم الهندسية المسبقة. يقوم أفضل الشركاء بإجراء مراجعة صارمة لسوق دبي المالي قبل قطع أي أدوات مادية. يقومون بإجراء عمليات محاكاة حرارية للتحقق من كثافة التيار وتبديد الحرارة عبر هندسة قضيب التوصيل المقترحة. تضمن هذه المحاكاة الاستباقية أن تصميمك قابل للتطوير بشكل حقيقي من أجل الإنتاج الضخم.
يظل تخصيص نظام اتصال خلوي موثوق به للغاية بمثابة جهد هندسي تعاوني عميق. إنها ليست عملية شراء بسيطة جاهزة على الإطلاق. يعتمد نجاح حزمة البطارية لديك بشكل كامل على دقة البيانات التي تقدمها لشريكك في التصنيع.
نحن نشجع الفرق الهندسية ومسؤولي المشتريات على توحيد متطلباتهم بشكل كامل. اجمع كل الأحمال الكهربائية والحدود الميكانيكية والتخطيطات الحسية في وثيقة فنية موحدة. افعل ذلك قبل الاتصال بأي مورد للحصول على عرض أسعار أولي.
إذا كانت بياناتك جاهزة، فاتخذ الخطوة الحاسمة التالية. أرسل ملفات CAD ثلاثية الأبعاد ومتطلباتك الفنية إلى شريك تصنيع موثوق به اليوم. إن المراجعة الصارمة لسوق دبي المالي وعرض أسعار أولي دقيق للمشروع سوف يبقي جدول الإنتاج الخاص بك على المسار الصحيح.
ج: تختلف المهل الزمنية بناءً على عملية التصنيع المطلوبة. عادةً ما يستغرق إنشاء النماذج الأولية السريعة باستخدام القطع بالليزر والأدوات الناعمة من 2 إلى 4 أسابيع. إذا كان التصميم يتطلب قوالب ختم صلبة وأدوات تصفيح FPC مخصصة، فإن المهلة الأولية تمتد إلى 6 أو 8 أسابيع. يؤدي توفير ملفات CAD الدقيقة مقدمًا إلى تقليل التأخير.
ج: نعم، ولكن فيه عقوبات كبيرة. يتطلب تغيير آثار FPC بعد الأدوات أقنعة حفر جديدة وقوالب قطع. وهذا يبطل تمامًا استثمارك السابق في الأدوات. كما أنه يؤخر الإنتاج لعدة أسابيع. يجب عليك الانتهاء من عقد الجهد وتوجيه المستشعر قبل الموافقة على مرحلة الأدوات النهائية.
ج: نعم، النمذجة الحرارية ضرورة مطلقة. تتحقق عمليات المحاكاة من صحة نقاط الكثافة الحالية وتبديد الحرارة بشكل عام تحت أحمال الذروة. يؤدي تشغيل هذه النماذج إلى تحديد الاختناقات الخطيرة رقميًا قبل قطع المعدن. تعمل هذه الخطوة الاستباقية على تقليل دورات التكرار الفيزيائي وتمنع الانصهار الكارثي أثناء أحداث الشحن السريع الشديدة.
