إن الانتقال من الأجهزة الإلكترونية الاستهلاكية منخفضة الاستهلاك إلى التطبيقات عالية الطاقة يكشف القيود الحرارية والكهربائية الصارمة لوصلات البطاريات القياسية. تتطلب الأجهزة مثل السيارات الكهربائية وأدوات الطاقة الثقيلة وأنظمة تخزين الشبكة الضخمة اتصالات بينية قوية بشكل لا يصدق. تنتج الأشكال الأسطوانية ذات السعة العالية تيارًا هائلاً. إن اختيار مادة علامة التبويب يفرض بشكل مباشر المقاومة الداخلية عبر الوحدة بأكملها. علاوة على ذلك، فإنه يؤثر على إدارة الحرارة بشكل كبير. كما أنه يحدد أيضًا إنتاجية التصنيع اليومية ويضمن سلامة العبوات على المدى الطويل تحت الضغط الميكانيكي. يواجه المهندسون دائمًا مفاضلات صعبة بين الأداء الكهربائي وقدرات الإنتاج في المصنع. يشرح هذا الدليل بعمق الحقائق الهندسية ومقايضات التصنيع اللازمة للاختيار الدقيق لمواد علامة تبويب البطارية . نحن نتعمد فصل أداء المختبر النظري عن الجدوى الفعلية في المصنع. سوف تتعلم كيفية تحقيق التوازن المثالي بين الأهداف الكهربائية الصارمة والحدود العملية للبنية التحتية الحالية للحام لديك.
يولد التيار الكهربائي الذي يتدفق عبر موصل حرارة لا مفر منها. نحن نحسب هذا التحدي الفيزيائي الأساسي باستخدام صيغة I²R. الحرف I يمثل التيار الكهربائي. يمثل R المقاومة الكهربائية للمادة. تسحب التطبيقات عالية الطاقة تيارات هائلة أثناء التسارع أو الأحمال الثقيلة. تتضاعف مقاومات علامات التبويب الصغيرة بسرعة إلى اختناقات حرارية هائلة عند اتصال الخلية. يؤدي هذا إلى نقل الحرارة مباشرة إلى خلايا البطارية. تتحلل كيمياء أيونات الليثيوم، وخاصة خلايا NMC عالية النيكل، بسرعة عند درجات حرارة مرتفعة. ستفقد طول عمر العبوة الإجمالي ودورة الحياة. يجب علينا تقليل مقاومة علامات التبويب تمامًا.
نحن الآن نواجه مفارقة اللحام سيئة السمعة. نحن نريد بشدة مواد موصلة للغاية. يبدو أن النحاس هو الخيار الأمثل والواضح. ومع ذلك، يعتمد اللحام النقطي بالمقاومة التقليدية بشكل كبير على توليد الحرارة الموضعية. يقوم اللحام بدفع نبضة هائلة من التيار بين قطبين نحاسيين. المعدن المستهدف يقاوم هذا التدفق الحالي. تعمل هذه المقاومة الموضعية على إذابة المعادن معًا لتكوين كتلة صلبة دائمة. النحاس يلغي عمليا هذه المقاومة المطلوبة. كما أنه يبدد أي حرارة مطبقة على الفور تقريبًا. لا يمكنك اكتشاف اللحام بشكل موثوق. إما أن تقوم بإنشاء مفاصل ضعيفة وهشة أو تقوم بتفجير ثقوب ضخمة مباشرة في طرف الخلية السالبة. وعلى العكس من ذلك، يتم لحام المعادن ذات المقاومة العالية بسهولة. إنهم يلتقطون الحرارة بشكل مثالي. ومع ذلك، فإنها تولد حرارة زائدة خطيرة أثناء التشغيل المستمر للبطارية.
إن اختيار المعدن الخطأ يحمل عواقب وخيمة على الأعمال. قد تعطي الأولوية للكفاءة الحرارية بشكل سيئ عن طريق إدخال النحاس في آلات غير متوافقة. وهذا يؤدي إلى اللحامات الضعيفة، وفشل الاهتزاز الشديد، وارتفاع معدلات عيوب التصنيع. يمكنك إعطاء الأولوية لللحام السهل بدلاً من ذلك باستخدام النيكل النقي الرقيق. وهذا يؤدي إلى فشل مبكر في المجال بسبب التدهور الحراري الشديد. ويجب علينا أن نتعامل بعناية مع هذا التوازن الدقيق.

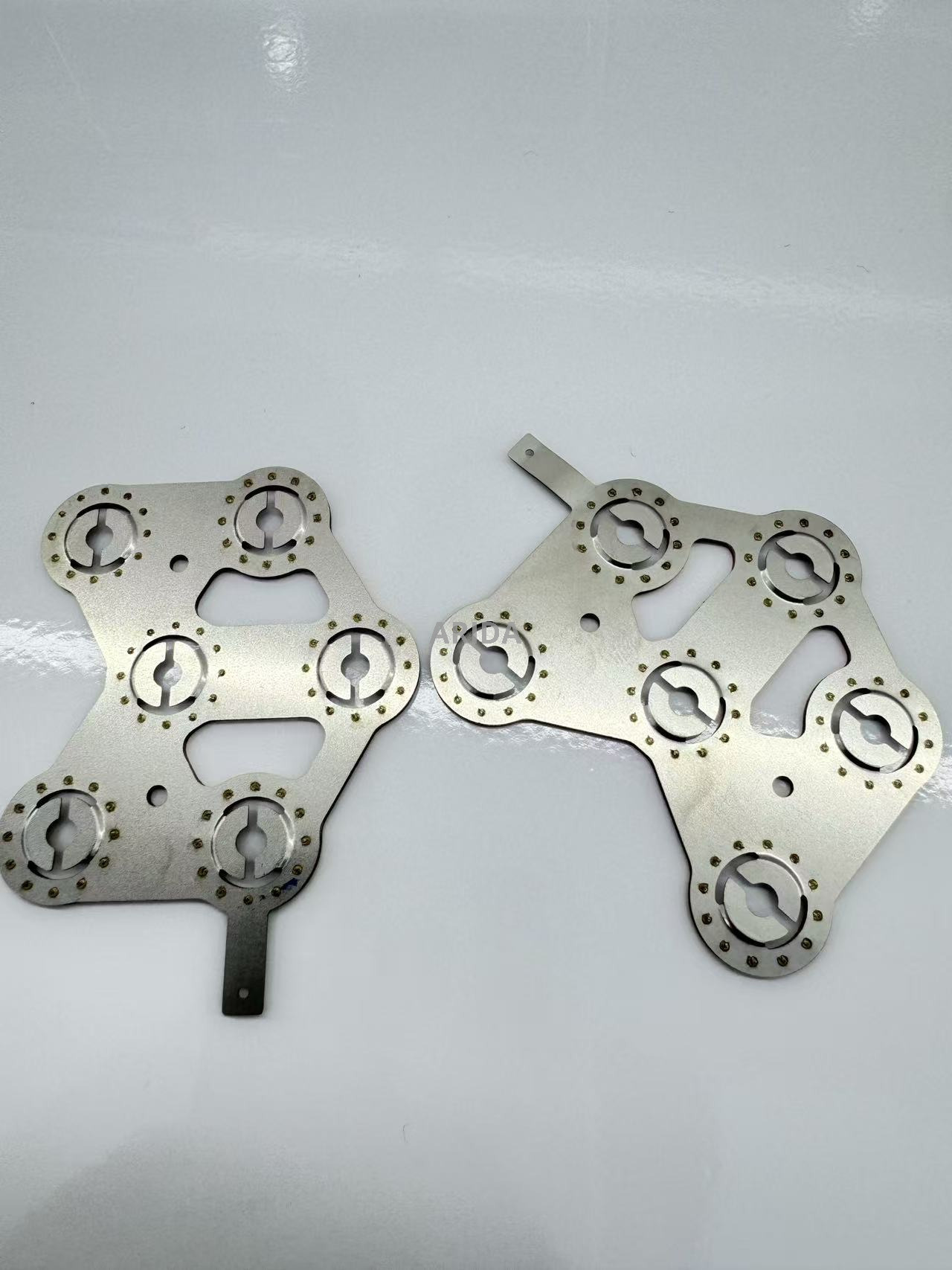

يهيمن النيكل النقي على مجموعة البطاريات القياسية عالميًا. إنه يوفر مقاومة طبيعية استثنائية للتآكل. إنه يخلق المقاومة الكهربائية المثالية لأجهزة اللحام النقطية ذات السعة القياسية. يتعامل لحام البقعة النبضية AC أيضًا بشكل جميل دون ضبط المعلمات المعقدة. نحن نعتمد عليه بشكل كبير لضمان موثوقية التصنيع المتسقة. نادرًا ما ترى اختراقًا ضعيفًا للحام عند الاتصال بالإعدادات الخاصة بك. فهو يشكل شذرات قوية بشكل لا يصدق مقابل أغلفة الخلايا الأسطوانية الفولاذية القياسية.
ومع ذلك، يعرض النيكل النقي حدود أداء شديدة. تبلغ الموصلية الكهربائية الحد الأقصى تقريبًا حوالي 22% إلى 25% IACS. IACS لتقف علي المعيار الدولي للنحاس الملدن. إنه يقيد بشدة تدفق التيار مقارنة بالموصل النحاسي النقي. غالبًا ما يحاول المصنعون حلاً بديلاً بسيطًا وبديهيًا. أنها تزيد من سمك شريط النيكل. إنهم يأملون أن يقلل هذا من بصمة المقاومة الشاملة. تفشل هذه الإستراتيجية بسرعة على أرض المصنع. يتجاوز النيكل السميك قدرات اختراق اللحام القياسية بسرعة. يبلغ سمك معدات المصنع القياسية حوالي 0.2 مم أو 0.3 مم. يتطلب تجاوز هذا الحد نبضات طاقة هائلة. أنت تخاطر بالحرق مباشرة من خلال جدار الخلية الرقيق. يؤدي هذا إلى إطلاق إلكتروليت شديد الاشتعال ويعرض السلامة للخطر.
يناسب النيكل النقي فئات منتجات محددة بشكل مثالي. نوصي به بشكل صارم لتطبيقات التصريف المنخفضة إلى المتوسطة. تتناسب الدراجات الإلكترونية وأنظمة تخزين الطاقة المنزلية القياسية والإلكترونيات الاستهلاكية اليومية مع هذا الملف بشكل جميل. إن بساطة التصنيع لها أهمية أكبر في هذه القطاعات المحددة. نادرًا ما تدفع هذه المنتجات تيارات متطرفة ومستمرة لفترات طويلة. يمكنك بسهولة تجنب الحاجة إلى الكفاءة الحرارية القصوى.
نحن بالتأكيد بحاجة إلى قفزات هائلة في الموصلية الكهربائية لحزم الطاقة العالية. توفر شرائط النحاس المطلية بالنيكل حلاً عالي الفعالية وعالي الأداء. إنها توفر موصلية نحاسية تقريبًا عبر شريط التوصيل بأكمله. يمكنك تحقيق ما يقرب من 100% من أداء IACS. يتكون القلب من النحاس الصلب النقي عالي التوصيل. طبقة رقيقة جدًا من النيكل تغطي السطح الخارجي. يعمل هذا الإعداد المتقدم على تقليل ترهل الجهد بشكل كبير تحت أحمال المحرك الثقيلة. ينخفض توليد الحرارة إلى جزء صغير جدًا من مستويات النيكل النقي النموذجي. كما أنها تكلف أقل بكثير مقارنة بالبدائل ثنائية المعدن المتخصصة.
ومع ذلك، فإن واقع التصنيع يطرح تحديات حادة ومكلفة. لا يمكنك لحام هذه الشرائط بشكل موثوق باستخدام أدوات اللحام ذات المقاومة القياسية. يقوم القلب النحاسي السميك بسحب حرارة اللحام بعيدًا على الفور. يجب عليك استخدام البنية التحتية المتقدمة للحام بليزر الألياف. تقوم آلات اللحام بالليزر بإذابة المعادن بشكل نظيف من الأعلى إلى الأسفل. لا يعتمدون على المقاومة الكهربائية على الإطلاق. تتطلب هذه المعدات استثمارات رأسمالية ضخمة. كما أنها تتطلب تحكمًا دقيقًا في الطول البؤري، ومرفقات أمان صارمة، وأدوات تثبيت مخصصة.
ويظل الضعف البيئي يشكل خطرا خفيا وشديدا. غالبًا ما يشتري المصنعون لفات كبيرة وعريضة. ثم يقومون بعد ذلك بتقطيع هذه اللفات إلى عروض ضيقة مخصصة. تقوم عملية الحز الميكانيكية هذه بإزالة طلاء النيكل الواقي. يعرض حواف النحاس الخام على طول الشريط بالكامل. يتأكسد النحاس بسرعة عند تعرضه للرطوبة الجوية. كما أنه يدعو إلى التآكل الجلفاني السريع مع مرور الوقت. أنت تخاطر بتدهور الاتصال على المدى الطويل إذا قمت بنشرها في البيئات البحرية.
تناسب هذه الشرائط المحددة بيئات التصنيع التي يتم التحكم فيها بدرجة عالية بشكل أفضل. أنت بحاجة إلى خطوط إنتاج ضخمة وكبيرة الحجم لتبرير المعدات. يجب أن تمتلك بالفعل قدرات اللحام بالليزر. تعد بيئات التشغيل منخفضة الرطوبة والتي يتم التحكم فيها بإحكام أمرًا إلزاميًا تمامًا. لا يمكنك نشرها في حاويات خارجية شديدة التآكل بسهولة.

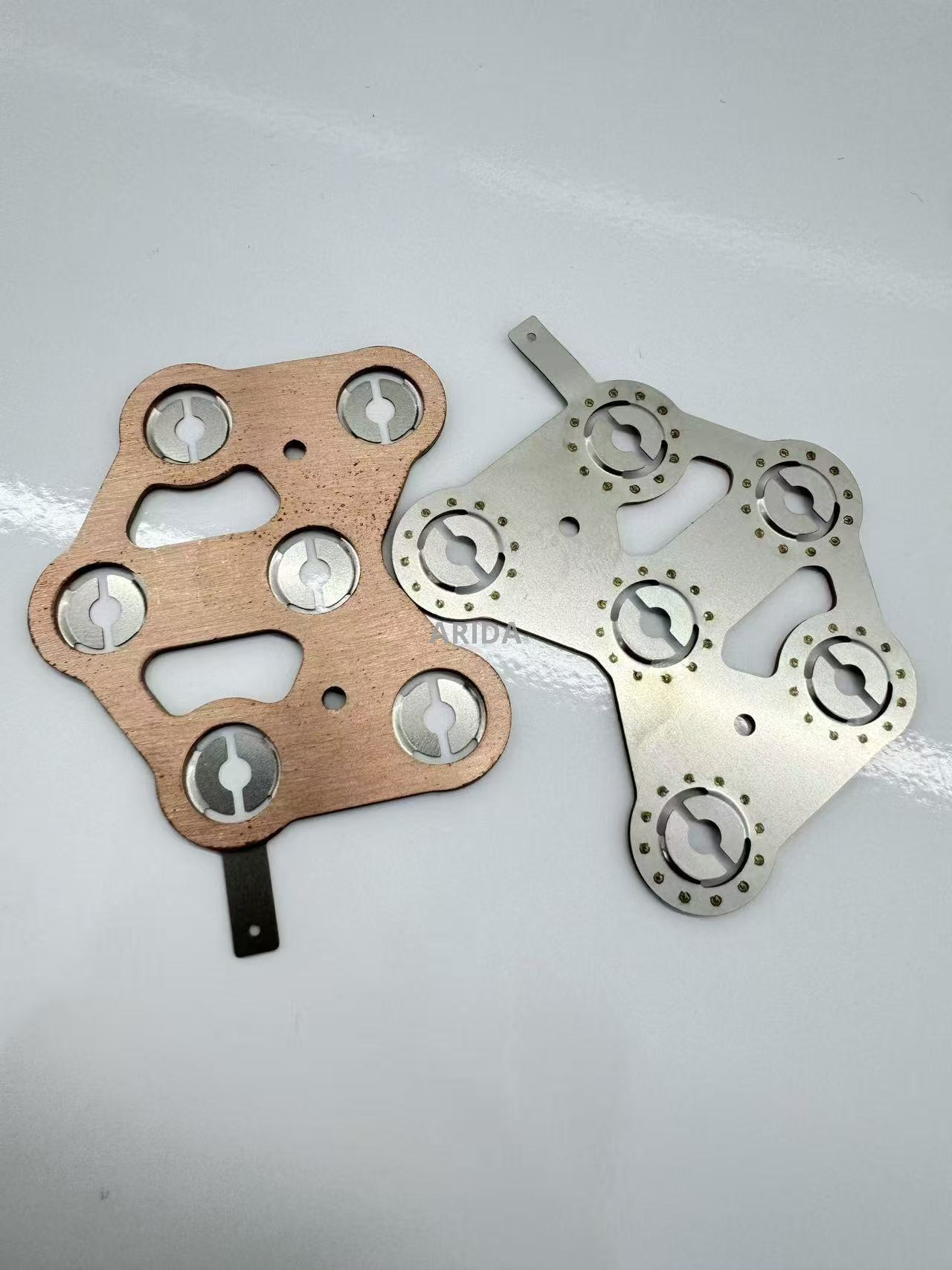

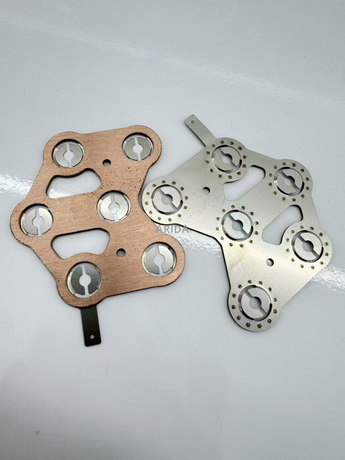

تتطلب تطبيقات الطيران والسيارات المتقدمة حلاً وسطًا مثاليًا. تمثل علامات التبويب ثنائية المعدن من النحاس والنيكل الطبقة المتميزة المطلقة من الوصلات البينية. يقوم المصنعون بدمج طبقة قاعدة نحاسية سميكة فعليًا مباشرة مع الطبقة العليا المستهدفة من النيكل. تستخدم هذه العملية المكثفة ضغطًا ميكانيكيًا شديدًا. إنه يخلق رابطة جزيئية سلسة بين المعدنين المتباينين. هذا الابتكار الرائع يحل مفارقة اللحام تمامًا. يتعامل الجزء السفلي النحاسي السميك مع تدفق التيار الكهربائي الهائل دون عناء. توجد الطبقة العلوية الرفيعة من النيكل أسفل أقطاب اللحام مباشرةً. إنه يلتقط الحرارة الكهربائية بشكل مثالي من أجل لحام موثوق وعميق.
تؤدي نتائج التنفيذ إلى تحويل قدرات مصنعك فعليًا. يمكنك تحقيق اتصالات عالية الأمبير على الفور تقريبًا. لا تحتاج إلى الترقية إلى محطات اللحام بالليزر باهظة الثمن. تعمل آلات اللحام النقطية ذات المقاومة السعوية الموجودة لديك بشكل مثالي دون تعديل. يمكنك خفض درجات حرارة التشغيل بشكل كبير عبر هيكل العبوة بالكامل. لم تعد التصريفات ذات معدل C المرتفع تهدد طول عمر الخلايا الهشة. يمكنك التخلص تمامًا من الاختناق الحراري الاصطناعي في نظام إدارة البطارية.
دعونا نحلل بعناية التكلفة الأولية مقابل عائد الاستثمار طويل الأجل. أنت بالتأكيد تدفع تكلفة أعلى للمكونات المقدمة لكل علامة تبويب. يتطلب التصنيع ثنائي المعدن آلات تكسية متخصصة للغاية ومراقبة صارمة للجودة. ومع ذلك، يمكنك تعويض هذا القسط بسرعة لا تصدق. يمكنك تجنب النفقات الرأسمالية بملايين الدولارات على أدوات اللحام بالليزر المعقدة. يمكنك تقليل معدلات فشل الحزمة بشكل كبير في الميدان. تنخفض مطالبات الضمان الخاصة بك بشكل كبير على مدى عمر المنتج.
تناسب علامات التبويب المميزة هذه التطبيقات الأكثر تطلبًا. تتطلب وحدات المركبات الكهربائية هذه العناصر من أجل التسارع السريع. تعتمد أدوات البناء الكهربائية شديدة التحمل عليها لتحقيق عزم دوران مستدام. تتطلب تطبيقات الفضاء الجوي موثوقيتها المطلقة. أنها توفر الحد الأقصى من هوامش الأمان في ظل التحميل الدوري الثقيل. كما أنها توفر تحملًا قويًا ومثبتًا للاهتزاز في ظل الضغط البدني الشديد.
| موصلية | نوع المادة (IACS) | قابلية اللحام (بقعة المقاومة) | مخاطر التنفيذ الأولية |
|---|---|---|---|
| النيكل النقي | 22% - 25% | ممتاز | اختناق حراري شديد عند سحب أمبير عالي |
| النحاس المطلي بالنيكل | ~95% - 98% | فقير جدا | يتطلب لحام بالليزر باهظ الثمن؛ تآكل الحافة المكشوفة |
| النحاس والنيكل ثنائي المعدن | ~85% - 90% | ممتاز | ارتفاع تكلفة شراء المكونات الأولية |
يتطلب اختيار المادة الصحيحة تمامًا اتباع نهج موضوعي منظم للغاية. اتبع إطار القرار الموحد هذا لتجنب عمليات إعادة التصميم المكلفة.
الخطوة 1: تحديد الحدود الحالية والتحجيم
نوصي بحساب الحد الأقصى لسحب أمبير الذروة المستمر والمطلق أولاً. قم بتعيين هذه الأرقام الدقيقة مقابل مساحة المقطع العرضي المطلوبة. يمكنك ضرب سمك المادة بعرض الشريط للعثور على هذه المنطقة الحيوية. قارن هذه المنطقة المحسوبة بمخططات السعة المعدنية القياسية. حدد السماكة المطلوبة بالضبط إذا كنت تستخدم النيكل النقي بشكل صارم. إذا تجاوز سمك النيكل المطلوب عتبة 0.2 مم إلى 0.3 مم، توقف فورًا. ببساطة، لا تستطيع آلات اللحام البقعية القياسية اختراقها بأمان. يجب عليك الانتقال إلى مواد بديلة عالية التوصيل.
الخطوة 2: تدقيق البنية التحتية للتصنيع
تملي آلات المصنع الحالية خياراتك الواقعية بشكل كبير.
الخطوة 3: تقييم التعرض البيئي
قم بتقييم تصنيف IP (حماية الدخول) الصارم لحزمة البطارية النهائية. البيئات ذات الرطوبة العالية تسبب أكسدة النحاس السريعة. تعمل التطبيقات البحرية المسببة للتآكل على تدمير العناصر النحاسية المكشوفة بشكل فعال. هذه البيئات القاسية تملي النيكل النقي بشكل مباشر. وبدلاً من ذلك، يمكنك استخدام شرائح ثنائية المعدن بشكل آمن. يجب عليك تجنب النحاس المطلي بالشق القياسي تمامًا. من المؤكد أن الحواف النحاسية العارية المكشوفة سوف تفشل قبل الأوان.
غالبًا ما تخفي سلاسل التوريد العالمية طرقًا مختصرة خطيرة للغاية. يؤدي فخ "الفولاذ المطلي بالنيكل" سيئ السمعة إلى تدمير آلاف البطاريات سنويًا. غالبًا ما يقوم الموردون الرخيصون وغير الأخلاقيون بتمرير الفولاذ الأساسي المطلي بالنيكل على أنه نيكل نقي. يمتلك الفولاذ موصلية كهربائية سيئة للغاية. إنه يولد حرارة هائلة لا يمكن السيطرة عليها تحت الحمل القياسي. والأسوأ من ذلك أن طلاء النيكل الرقيق للغاية يمكن خدشه بسهولة أثناء اهتزاز العبوة العادية. يصدأ الفولاذ الرخيص الأساسي بسرعة داخل عبوتك باهظة الثمن. وهذا يخلق خطرًا شديدًا وفوريًا على السلامة. يجب عليك حماية خط الإنتاج الخاص بك بقوة ضد هذا التهديد المحدد.
نحن نوصي بشدة بتوحيد بروتوكولات ضمان الجودة الواردة. لا تثق أبدًا بشهادات المواد الأجنبية بشكل أعمى. تنفيذ طرق التحقق الفورية والعملية عند كل عملية تسليم.
التحكم في التسامح مهم بقدر نقاء المواد الأساسية. أكد على التسامح الصارم مع الموردين في طلبات الشراء الخاصة بك. اطلب ضوابط صارمة بشكل لا يصدق على سمك الطلاء الإجمالي. التحقق من قوة القص الميكانيكية لكل لحام ثنائي المعدن. إن سماكة الكسوة المتموجة وغير المتناسقة تدمر معلمات اللحام النقطي تمامًا. قد يتم لحام دفعة واحدة بشكل مثالي. قد تؤدي الدفعة التالية إلى إحداث ثقوب كارثية مباشرة في خلاياك باهظة الثمن. يجب عليك التأكد من أن الإنتاج المتسق تمامًا يتم من خلال فحص وارد صارم لا يرحم.
إن اختيار مواد علامة التبويب لا يعد أبدًا خيارًا هندسيًا عامًا وغير رسمي. فهو يتطلب محاذاة استراتيجية دقيقة. يجب عليك الموازنة بين المتطلبات الكهربائية الشديدة والحدود الحرارية الصارمة للغاية. يجب عليك أيضًا مواجهة الحقائق الحقيقية الخاصة بمعدات أرضية المصنع وجهاً لوجه. يخدم النيكل النقي جيدًا بشكل لا يصدق لتلبية الاحتياجات الأساسية منخفضة التصريف. يتفوق النحاس المطلي ببراعة إذا كنت تمتلك بالفعل آلات لحام ليزر متقدمة. تعمل علامات التبويب ثنائية المعدن على حل مفارقات اللحام المعقدة ذات الطاقة العالية والمقاومة في وقت واحد.
ونحن نوصي بشدة باتخاذ خطوات تالية محددة لفريقك الهندسي. ابدأ فورًا بالنمذجة الحرارية الصارمة لحزمة البطارية المقترحة. حدد أعلى درجات الحرارة المتوقعة على الإطلاق في ظل ذروة الحمل المستمر. بعد ذلك، اطلب عينات من المواد المادية لجميع الخيارات الثلاثة المتميزة. قم بإجراء اختبارات التقشير المدمرة باستخدام معدات اللحام الموجودة في المصنع. التحقق من صحة نماذج المختبر النظري الخاصة بك مقابل قوى السحب الفعلية والمادية. يضمن هذا التحقق العملي العملي تصميم حزمة آمن للغاية وقابل للتطوير بشكل لا نهائي.
ج: يمكنك تحديد مساحة المقطع العرضي اللازمة عن طريق ضرب سمك علامة التبويب في عرضها. قارن هذه المنطقة النهائية بمخططات السعة القياسية للمعدن الذي اخترته. يتعامل النحاس مع تيار أكثر بحوالي ثلاث إلى أربع مرات من النيكل لنفس المنطقة بالضبط. ضع في اعتبارك دائمًا هامش أمان سخيًا لذروة الاندفاعات غير المتوقعة.
ج: لا يمكن الاعتماد على اللحام النقطي المباشر بالنحاس بدون تقنية الليزر المتقدمة. يبدد النحاس الحرارة بسرعة لا تصدق. كما أنها تفتقر تمامًا إلى المقاومة الكهربائية اللازمة لتوليد حوض ذوبان محلي. من المحتمل أن تحصل على مفاصل ضعيفة أو تحرق ثقوبًا من خلال الطرف السالب. تحتاج دائمًا إلى واجهة من النيكل لتحديد مكان اللحام بنجاح.
ج: نعم، فهي تقدم في كثير من الأحيان عائدًا ممتازًا على الاستثمار. تأتي القيمة مباشرة من منع الاختناق الحراري في حزم الطاقة العالية. كما أنها تمنع حدوث أعطال ميدانية باهظة الثمن. والأهم من ذلك أنها تسمح لك باستخدام آلات اللحام النقطية المقاومة الموجودة. أنت تتجنب تمامًا ترقيات رأس المال الضخمة المطلوبة لمحطات اللحام بليزر الألياف.
ج: استخدم الاختبار العملي لأرضية المصنع فور التسليم. قم بإجراء اختبار المياه المالحة عن طريق خدش السطح ووضع محلول ملحي؛ يصدأ الفولاذ بسرعة، بينما النيكل النقي لا يصدأ. يمكنك أيضًا إجراء اختبار شرارة سريع باستخدام مطحنة جلخ. يخلق الفولاذ شرارات مشرقة ومتفرعة. يلقي النيكل النقي عددًا قليلاً جدًا من الشرر الأحمر الباهت.
