عروات ثنائية المعدن من النحاس والنيكل لاتصالات بطارية عالية الطاقة أكثر أمانًا

يواجه مصممو العبوات ومهندسو البطاريات تحديًا متزايدًا اليوم. تتطلب الأنظمة ذات كثافة الطاقة العالية وصلات بينية قادرة على تحريك تيارات هائلة بأمان. ببساطة، لا تستطيع المكونات المعدنية المفردة التقليدية مواكبة هذه المتطلبات. مع زيادة سعة العبوات في السيارات الكهربائية وأنظمة تخزين الطاقة، سرعان ما أصبحت الوصلات البينية القديمة بمثابة اختناقات شديدة.

يخلق النيكل النقي مخاطر حرارية هائلة بسبب مقاومته الداخلية العالية للغاية. وفي الوقت نفسه، يؤدي النحاس النقي إلى معدلات خردة مفرطة بسبب ضعف قابلية اللحام الآلي. إن مفارقة الموصلية مقابل قابلية اللحام تجبر الشركات المصنعة على تقديم تنازلات صعبة وغير آمنة. لم يعد بإمكانك الاعتماد على التكوينات المعدنية القديمة عندما تكون السلامة ذات أهمية قصوى.

في هذا الدليل، سوف تكتشف كيف تحل المركبات ثنائية المعدن هذه المعضلة الهندسية بشكل دائم. سوف نستكشف العلوم الدقيقة وراء الروابط المعدنية وهياكل الواجهة. سنقوم بقياس معايير الأداء الحاسمة لتكامل الحزم الحديثة. وأخيرًا، ستتعرف على سبب موازنة هذه الحلول الهندسية بين سعة التيار القصوى واللحام الآلي القابل للتطوير بشكل كبير.

الوجبات السريعة الرئيسية

• الأداء: تعمل عروات ثنائية المعدن من النحاس والنيكل على تقليل المقاومة الداخلية بنسبة تصل إلى 60% مقارنة بالنيكل النقي بينما تدعم تدفق التيار بنسبة 85%+ عبر قلب النحاس.

• إنتاجية التصنيع: تعمل طبقة النيكل كممتص طاقة ثابت لليزر واللحام بالمقاومة، مما يزيل مشاكل التناثر والالتصاق الكهربائي للنحاس النقي.

• السلامة والموثوقية: يمنع الترابط المعدني الحقيقي تدهور الواجهة، مما يوفر بديلاً أكثر أمانًا لطرق 'شطيرة النحاس والنيكل' اليدوية وبدائل الفولاذ المطلية بالنيكل الخطيرة.

عنق الزجاجة الهندسي: لماذا تفشل الوصلات البينية المعدنية المفردة

الموصلية مقابل مفارقة قابلية اللحام

يحمل النحاس النقي الكهرباء بشكل جميل عبر مسافات طويلة. إنه يوفر أربعة إلى خمسة أضعاف موصلية النيكل النقي. وهذا يجعلها طريقًا سريعًا مثاليًا للتيارات العالية. ومع ذلك، فإن النحاس النقي يعكس بشدة طاقة الليزر أثناء التصنيع. أنت بحاجة إلى معدات لحام متخصصة للغاية لربط النحاس النقي بشكل موثوق. تتطلب هذه المعدات طفرات طاقة هائلة وصيانة مستمرة. يلتصق النحاس أيضًا بأقطاب اللحام، مما يتسبب في اختناقات متكررة للآلة.

مخاطر الإدارة الحرارية للنيكل النقي

يتم لحام النيكل النقي بسهولة باستخدام معدات المصنع القياسية. لسوء الحظ، فإنه يكافح في ظل معدلات التفريغ المستمر العالية. نظرًا لأنه يتمتع بمقاومة كهربائية أعلى بكثير، فإن النيكل النقي يولد تسخينًا مفرطًا في جول. تُجهد هذه الحرارة الموضعية نظام الإدارة الحرارية لخليتك باستمرار. وبمرور الوقت، تؤدي هذه النقاط الساخنة إلى تدهور كيمياء البطارية. إنها تقصر بشكل كبير العمر الإجمالي للحزمة بأكملها.

الحل البديل 'شطيرة النحاس والنيكل'.

يستخدم العديد من منشئي الأعمال اليدوية ومجمعي حزم البطاريات القديمة حلاً يدوياً. يقومون بطبقة شريط رفيع من النيكل فوق صفيحة نحاسية قبل تنفيذ اللحام النقطي. تعتمد تقنية 'شطيرة النحاس والنيكل' هذه على صهر الجزء العلوي من النيكل لربطه بالنحاس الموجود تحته. إنها تتطلب عمالة يدوية مكثفة ومشغلين ذوي مهارات عالية. تظل مقاومة الاتصال غير متناسقة إلى حد كبير بين الدفعات. لا يمكنك ببساطة توسيع نطاق هذه الطريقة اليدوية للحصول على إنتاج آلي وآمن.

تحذير السلامة الحرجة

يجب عليك تجنب استخدام الفولاذ المطلي بالنيكل في التطبيقات عالية الطاقة بأي ثمن. تحاول بعض الشركات المصنعة استبدال الفولاذ لتجاوز صعوبات اللحام. يوفر الفولاذ فقط 3% إلى 7% من الموصلية الطبيعية للنحاس. إنه يخلق مقاومة كهربائية شديدة في ظل ظروف الحمل الثقيل. هذه الممارسة الخطيرة تؤدي إلى الهروب الحراري الشديد. إنه يشكل مخاطر حريق كبيرة في أي جهاز عالي التصريف.

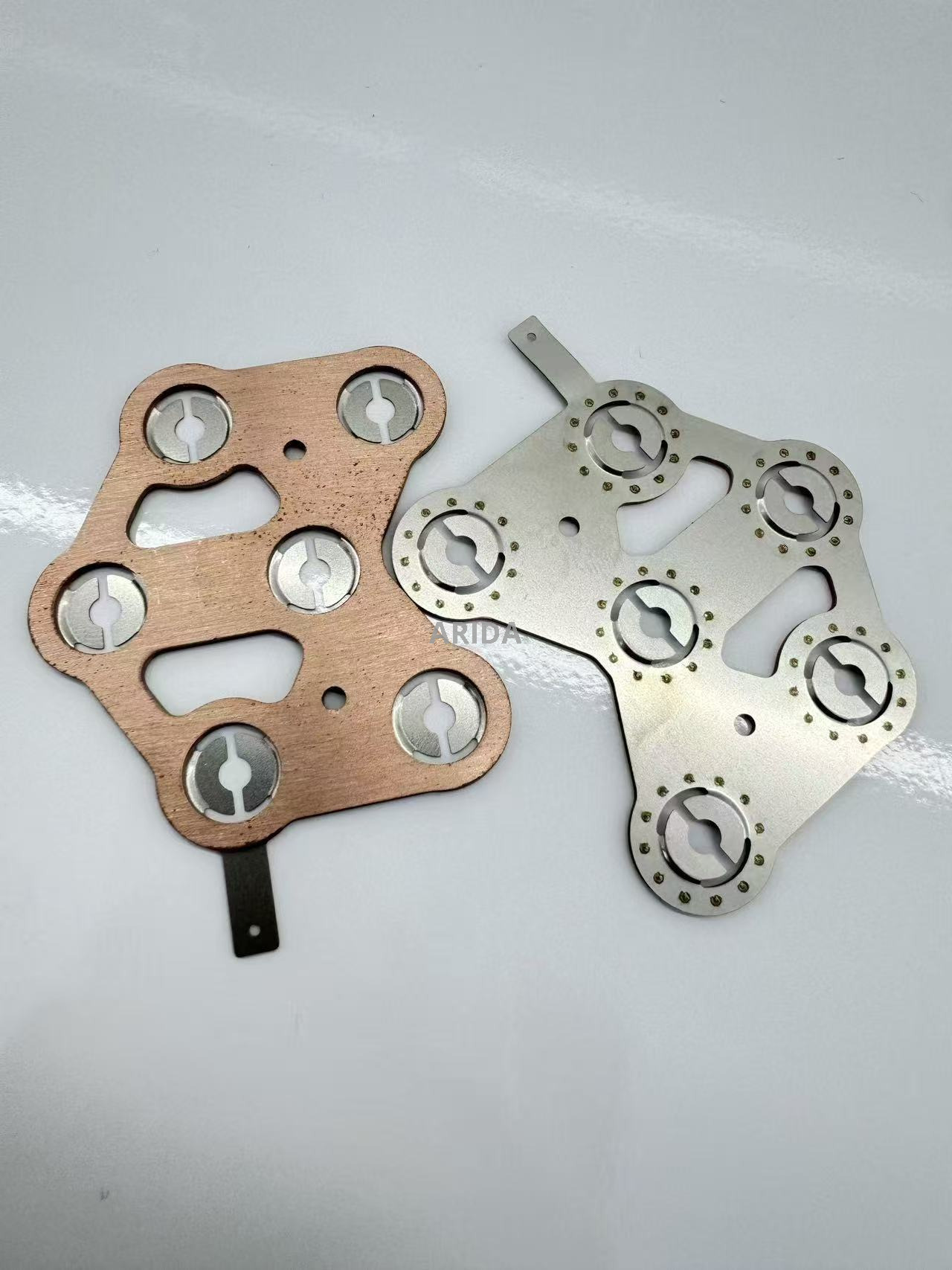

كيف تعمل تكنولوجيا النحاس والنيكل ثنائية المعدن

تحديد المواد الأساسية

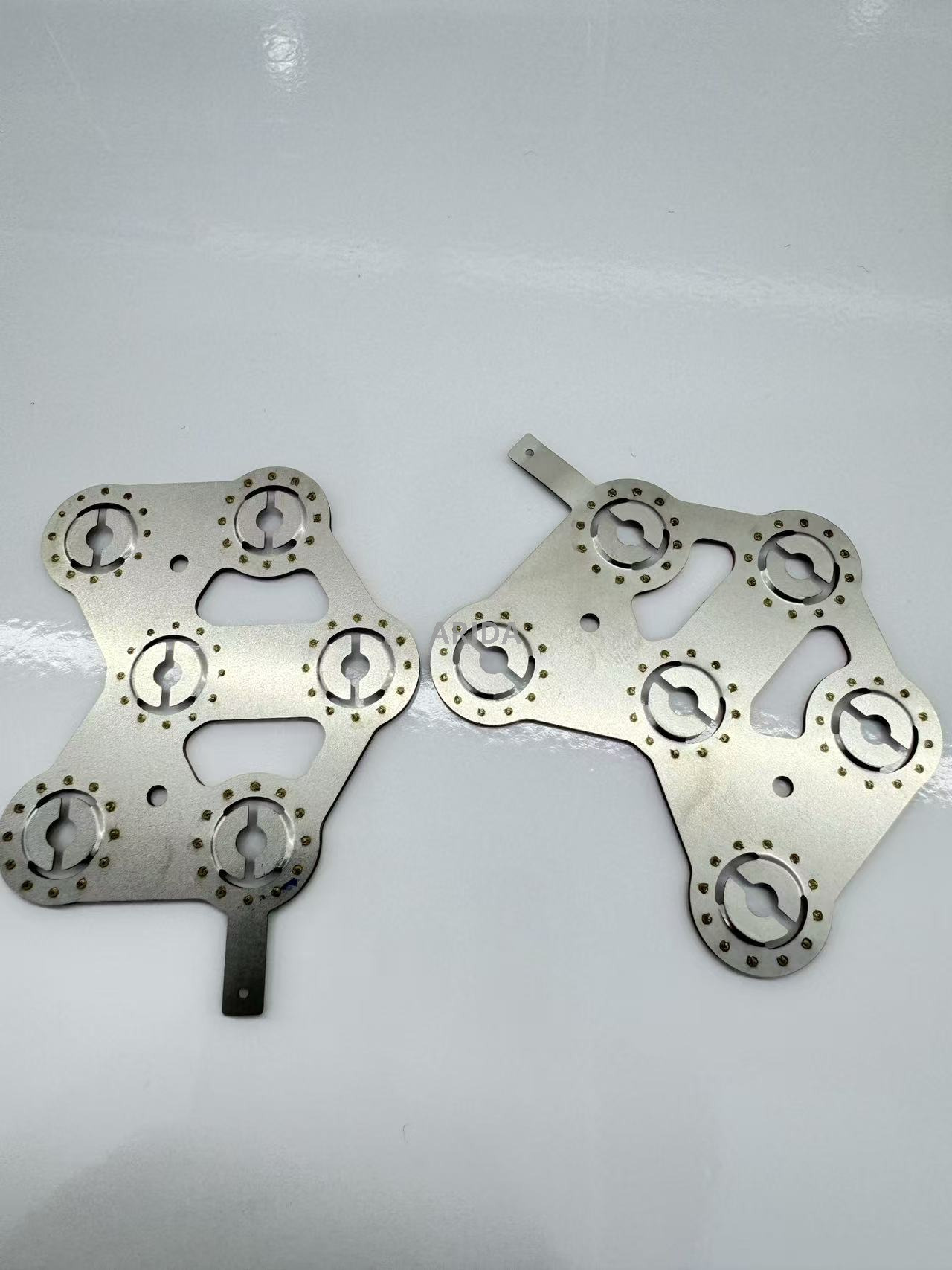

ما هو بالضبط مركب ثنائي المعدن من النحاس والنيكل ؟ إنه ينطوي على كسوة مستعبدة بشكل دائم من معدنين مختلفين. إنها ليست طبقة سطحية رقيقة جدًا تتقشر بسهولة. يقوم المصنعون بدمج طبقات سميكة ذات أهمية هيكلية من النحاس النقي والنيكل النقي معًا. وهذا يخلق مكونًا واحدًا قويًا جاهزًا للبيئات القاسية.

الرابطة المعدنية بين الوجه

إن العلوم الهيكلية الأساسية رائعة ولكنها واضحة. يشترك كل من النحاس والنيكل في بنية شبكية مكعبة مركزية الوجه (FCC). أنصاف أقطارها الذرية تتطابق بشكل وثيق. تتبع عملية التصنيع بشكل عام الخطوات الدقيقة التالية:

1. التحضير: تخضع صفائح النحاس والنيكل الخام لتنظيف سطحي مكثف لإزالة الشوائب.

2. الضغط: تطبق مصانع الدرفلة الثقيلة ضغطًا هائلاً لإجبار المعدنين على الاتصال الجسدي الحميم.

3. المعالجة الحرارية: يؤدي تطبيق الحرارة المتحكم فيها إلى اهتزاز ذرات المعدن وانتشارها بشكل نشط.

4. تكوين المحلول الصلب: تتجمع الذرات المنتشرة معًا لتشكل طبقة انتقالية دائمة للمحلول الصلب.

هذه العملية تخلق رابطة معدنية حقيقية. يصبح المعدنان غير منفصلين على المستوى الذري.

مقاومة واجهة إضافية صفر

تشكل هذه الرابطة المعدنية الدائمة اتصالًا أوميًا لا تشوبه شائبة. لا توجد فراغات مجهرية أو فجوات هوائية بين الطبقات المستعبدة. تمر الإلكترونات بسلاسة بين منطقتي النيكل والنحاس دون تردد. أنت تتجنب تمامًا الانحناء الدقيق الذي غالبًا ما يظهر في الطبقات الميكانيكية. يمكنك أيضًا منع طفرات المقاومة المفاجئة الشائعة في إعدادات الساندويتش الميكانيكية القياسية.

معايير التقييم: قياس علامات تبويب البطارية المركبة

الموصلية الكهربائية والمقاومة الداخلية

يجب علينا تقييم مدى فعالية علامات التبويب ثنائية المعدن والنيكل والنحاس في حمل الأحمال الكهربائية الثقيلة. تعمل قاعدة النحاس النقي كطريق كهربائي رئيسي في هذه المكونات. يحمل أكثر من 85٪ من إجمالي التيار عبر الدائرة. ونتيجة لذلك، تنخفض المقاومة الداخلية الإجمالية بشكل كبير مقارنة ببدائل النيكل النقي. هذه الكفاءة أمر بالغ الأهمية لأنظمة الشحن السريع.

الأداء الحراري وتبديد الحرارة

تقوم القاعدة النحاسية بسحب الحرارة المدمرة بسرعة بعيدًا عن أطراف الخلايا الحساسة. إنه بمثابة بالوعة حرارية موضعية فعالة بشكل لا يصدق. وفي الوقت نفسه، يحافظ الغطاء الخارجي المصنوع من النيكل على ثبات بدني ممتاز في درجات الحرارة المرتفعة. يمنع التشوه الهيكلي أثناء الدورات الحرارية الشديدة. يحافظ هذا الأداء المزدوج على وحدة البطارية بأكملها أكثر أمانًا.

قابلية اللحام الآلي

يوفر سطح النيكل الخارجي مقاومة تلامس يمكن التنبؤ بها بدرجة عالية. تعتبر إمكانية التنبؤ هذه مثالية لأنظمة اللحام النقطي المقاومة. كما أنه يوفر امتصاصًا ثابتًا ومتسقًا للطاقة لتقنيات اللحام بالليزر المتقدمة. تضمن هذه السمات روابط نقية وخالية من التناثر. تتمتع خطوط الإنتاج بعدد أقل من الآلات المحشورة واللحامات النظيفة والإنتاجية الفائقة.

مقاومة التآكل

يتأكسد قلب النحاس عالي التفاعل بسرعة إذا ترك معرضًا للهواء المحيط. يطور طبقة زنجار خضراء بسرعة. تؤدي هذه الأكسدة إلى تدهور التوصيلات الكهربائية بمرور الوقت. تعمل طبقة النيكل الصلبة كدرع وقائي دائم. إنه يحمي النحاس الضعيف من دخول الرطوبة والهجمات الكيميائية القاسية.

مخطط ملخص قياس المواد

حقائق التصميم والتنفيذ لحزم الطاقة العالية

عوامل الشكل والهندسات

ينشر المهندسون هذه المركبات المتقدمة في تكرارات فيزيائية مختلفة. يمكنك استخدام علامات تبويب البطارية المركبة المرنة للغاية لخلايا الحقيبة المدمجة. تنحني هذه الملامح الرفيعة بسهولة أثناء تجميع العبوة. وبدلاً من ذلك، تتطلب التنسيقات الأسطوانية الكبيرة مثل 4680 خلية تصميمات صلبة وشديدة التحمل من النحاس والنيكل . تعتمد الهندسة المختارة بالكامل على قيود مساحة الوحدة النمطية ومتطلبات تباعد الخلايا المحددة.

التكامل المباشر BMS

يؤدي استبدال 'أسلاك السباغيتي' الهشة إلى تحسين سلامة العبوة بشكل كبير. يستخدم المصنعون الآن وصلات ثنائية المعدن مختومة خصيصًا لاستبدال الأسلاك السائبة. يتم تركيب هذه المكونات الصلبة مباشرة على لوحات الدوائر المطبوعة (PCBs). ومع ذلك، يجب عليك منع النحاس من سحب الحرارة بعيدًا بسرعة كبيرة أثناء عملية لحام ثنائي الفينيل متعدد الكلور. يستخدم المهندسون تصميمات 'التخفيف الحراري' المخصصة لحل هذه المشكلة. لقد قاموا بقطع رسومات الرقبة الضيقة في المعدن لتقييد تدفق الحرارة السريع. وهذا يضمن وصلات لحام مثالية دون طهي خلية البطارية الأساسية عن طريق الخطأ.

التوافق مع الختم وعلامات التبويب

غالبًا ما تستخدم خلايا الأكياس عالية الطاقة علامات تبويب داخلية يزيد سمكها عن 0.2 مم. تتطلب هذه الشرائط المعدنية السميكة معالجات حافة متخصصة لمنع وقوع الحوادث. يجب عليك استخدام الحواف الجانبية لإزالة نتوءات التصنيع الحادة. علاوة على ذلك، فهي تتطلب أشرطة عزل عازلة عالية الجودة. تعمل أفلام البولي بروبيلين متعددة الطبقات 'الغراء الأبيض' بشكل أفضل هنا. إنها تتحمل نوافذ تشغيل ذات إغلاق حراري أعلى بكثير. إنها تمنع بشكل فعال ثقب الرقائق، وتوقف دخول الرطوبة، وتزيل مخاطر التورم على المدى الطويل.

تقييم قابلية التوسع وكفاءة التصنيع

إنتاجية المواد مقابل تقليل الخردة

تتطلب بيئات الإنتاج كبيرة الحجم موثوقية مطلقة. تتسبب المعادن المفردة القياسية في كثير من الأحيان في حدوث اختناقات شديدة في التصنيع. على الرغم من أن النحاس القياسي يبدو جذابًا على الورق، إلا أنه يتسبب في كثير من الأحيان في فشل اللحام المفاجئ على خط التجميع. يؤدي استخدام موصل بطارية ثنائية المعدن إلى حدوث أعطال لحام قريبة من الصفر. يمكنك تقليل وقت توقف الماكينة غير المتوقع إلى حد كبير. أنت تتخلص من عدد أقل بكثير من خلايا البطارية الباهظة الثمن بسبب اللحامات السيئة والمتناثرة.

طول دورة الحياة

يجب علينا تأطير قابلية التوسع في الإنتاج حول دورة الحياة الإجمالية. تولد المقاومة الداخلية المنخفضة حرارة أقل بكثير أثناء التشغيل. أنت تحتاج إلى تبريد سائل أقل نشاطًا داخل مجموعة البطارية. وهذا يحافظ على التوازن الكيميائي الدقيق للخلايا على مدى آلاف الدورات. فهو يقلل بشكل كبير من مطالبات الضمان لنظام بالكامل التوصيل البيني لبطارية السيارة الكهربائية . دائمًا ما تكون الحزمة المبردة عبارة عن حزمة تدوم لفترة أطول.

منطق القائمة المختصرة

يتطلب اختيار المعدن المناسب فهم تطبيقك الدقيق. فيما يلي إطار منطقي واضح لفريقك الهندسي:

• استخدم Pure Nickel إذا: كنت تقوم ببناء أجهزة منخفضة السحب للبيئات القاسية. تتناسب الشاشات الطبية والإلكترونيات الاستهلاكية الأساسية مع هذا الملف بشكل مثالي.

• استخدم المركبات ثنائية المعدن إذا: كنت تقوم بتصميم عبوات تفريغ ذات معدل C مرتفع. إنهم يتفوقون في وحدات المركبات الكهربائية الآلية. كما أنها تدعم بشكل مثالي رفوف تخزين الطاقة القابلة للتطوير والتي تواجه ميزانيات حرارية ضيقة للغاية.

• تجنب الفولاذ المطلي بالنيكل إذا: كنت تقوم ببناء أي شيء يتجاوز النموذج الأولي الأساسي منخفض التيار. إنه غير آمن لسحب الطاقة الثقيلة.

خاتمة

تعمل الحلول ثنائية المعدن من النحاس والنيكل على سد الفجوة الحيوية بين الضرورة الحرارية وواقع التصنيع الآلي. إنها توازن بين القدرة الاستيعابية الحالية القصوى إلى جانب موثوقية خط الإنتاج اليومي. إنها توفر الطريق السريع الموصل النهائي لتخزين الطاقة الحديثة.

نوصي بمراجعة معدلات الفشل الحالية في لحام العبوات على الفور. قم بتشغيل تصوير حراري واسع النطاق على قضبان التوصيل المعدنية المفردة الموجودة لديك في ظل أحمال التشغيل القصوى. أخيرًا، اطلب عينة من قسائم المعدنين للتحقق من صحة معلمات اللحام بالليزر. توقف عن المساومة على تصميمات حزم الطاقة العالية لديك اليوم.

التعليمات

س: ما هو الفرق بين علامات التبويب ثنائية المعدن من النحاس المطلي بالنيكل والنحاس والنيكل؟

ج: الطلاء عبارة عن معالجة سطحية دقيقة للغاية. يتقشر بسهولة تحت الضغط الميكانيكي أو اختراق اللحام العميق. تشتمل المركبات ثنائية المعدن على طبقات مادية سميكة ذات أهمية هيكلية. يتم ربطها معًا بشكل دائم للتعامل مع التدفقات الحالية العالية وبيئات اللحام الآلية العدوانية بأمان.

س: هل يمكنك لحام ألسنة ثنائية المعدن من النحاس والنيكل باستخدام آلات لحام نقطية ذات مقاومة قياسية؟

ج: نعم يمكنك ذلك. تخلق طبقة النيكل العلوية المقاومة الكهربائية اللازمة. إنه يولد كتلة لحام محلية مثالية دون مشكلة. لا تحتاج إلى طفرات الطاقة الهائلة أو المعدات المتخصصة المطلوبة عادة لحام مكونات النحاس النقي.

س: ما هي مواصفات السُمك والعرض الشائعة لتوصيلات بطارية السيارة الكهربائية؟

ج: تتراوح العروض عادةً من 3 مم إلى أكثر من 10 مم. هذا يعتمد كليًا على تباعد الخلايا المحدد. تتراوح السماكة الإجمالية للمركب عادةً بين 0.1 مم و0.3 مم. تتطلب مجموعات المركبات الضخمة في كثير من الأحيان مقاسًا مخصصًا وختمًا فريدًا.

س: هل تتطلب علامة التبويب ثنائية المعدن مواد هلامية خاصة لخلايا الحقيبة؟

ج: نعم، غالباً ما يفعلون ذلك. تتطلب علامات التبويب عالية الطاقة أفلام PP متقدمة متعددة الطبقات. يشير خبراء الصناعة عادةً إلى هذه المنتجات باسم 'الغراء الأبيض'. فهي تتحمل نوافذ التشغيل ذات الغلق الحراري العالي بأمان. كما أنها تمنع تقصير الحواف الحادة وتوقف تورم البطارية الناتج عن الرطوبة.
