مركبات النحاس والنيكل ثنائية المعدن في أنظمة توصيل بطاريات الطاقة الجديدة

الملخص: مع التطور السريع لمركبات الطاقة الجديدة (NEVs) وأنظمة تخزين الطاقة واسعة النطاق (ESS)، تواجه وحدات بطاريات الطاقة متطلبات صارمة بشكل متزايد لنقل التيار العالي، والإدارة الحرارية، وموثوقية الاتصال. تكافح مواد التوصيل التقليدية أحادية المعدن (مثل النيكل النقي أو النحاس النقي) لتلبية متطلبات الأداء الشامل لحزم البطاريات عالية الكثافة من الطاقة. تستكشف هذه الورقة بشكل منهجي خصائص السطح البيني المجهري، والخصائص الفيزيائية الحرارية الكهربائية، ومزايا تطبيق مركبات النحاس والنيكل ثنائية المعدن في تجميع البطاريات متعددة الخلايا. تشير الأبحاث إلى أن الشرائط والقضبان المركبة من النحاس والنيكل، التي يتم تصنيعها من خلال عمليات الكسوة والختم المتقدمة، تحقق ترابطًا معدنيًا ممتازًا. إنها تقلل بشكل كبير من المقاومة الداخلية للنظام بينما تعمل بشكل مثالي على حل تحديات اللحام المرتبطة بالمواد شديدة الانعكاس، مما يوفر حلاً مثاليًا على مستوى المواد لتحقيق الاستقرار الهيكلي وسلامة حزم البطاريات.

1. مقدمة

أثناء تجميع وحدات بطارية ليثيوم أيون، تعد التوصيلات المتسلسلة والمتوازية بين الخلايا من العوامل الحاسمة التي تحدد خرج الطاقة وسلامة النظام بأكمله. حاليًا، تواجه مواد التوصيل السائدة في الصناعة الاختناقات الفنية التالية:

• النيكل النقي: في حين أنه يتميز بمقاومة أكسدة ممتازة وأداء لحام نقطي/ليزر متميز، إلا أن مقاومته الكهربائية عالية نسبيًا. في ظل ظروف الشحن/التفريغ ذات التيار العالي، تولد موصلات النيكل النقي تسخينًا كبيرًا، مما يؤدي ليس فقط إلى فقدان الطاقة ولكن أيضًا إلى ارتفاع خطر الهروب الحراري.

• النحاس النقي: يمتلك مقاومة كهربائية منخفضة للغاية وموصلية حرارية فائقة. ومع ذلك، يتمتع النحاس بمعدل امتصاص منخفض جدًا لليزر (في طيف الأشعة تحت الحمراء) ويكون عرضة 'لالتصاق القطب الكهربائي' واللحام الزائف أثناء اللحام النقطي بالمقاومة التقليدية. يؤدي هذا إلى انخفاض إنتاجية المعالجة، مما يجعل من الصعب تطبيقها مباشرة في خطوط الإنتاج الآلية واسعة النطاق.

لاختراق القيود المادية لهذه المواد المعدنية المفردة، ظهرت مركبات النحاس والنيكل ثنائية المعدن كنقطة بحث ساخنة والتطبيق الصناعي السائد في مجال مواد توصيل البطاريات.

2. البنية المجهرية والروابط المعدنية البينية

تكمن التقنية الأساسية لمركبات النحاس والنيكل في جودة الترابط بين الواجهتين المعدنيتين. عادةً ما يتم تصنيع الشرائط المركبة الحديثة من النحاس والنيكل عالية الجودة باستخدام تقنيات الدرفلة على البارد أو الدرفلة على الساخن.

تحت المجهر الإلكتروني الماسح (SEM)، تُظهر واجهة مركبات النحاس والنيكل عالية الجودة خاصية كثيفة وخالية من الفراغ. نظرًا لأن كل من النحاس (Cu) والنيكل (Ni) لهما شبكات بلورية مكعبة مركزية الوجه (FCC) وأنصاف أقطار ذرية متشابهة جدًا، فإن ذرات المعدنين تنتشر عند السطح البيني تحت الضغط والمعالجة الحرارية لعملية الكسوة، وتشكل طبقة انتقالية رقيقة جدًا من المحلول الصلب. لا يمنح هذا الرابط المعدني المادة قوة تقشير بين الصفائح عالية للغاية فحسب - مما يمنع بشكل فعال التصفيح أثناء عمليات الختم والثني اللاحقة - ولكنه يضمن أيضًا عدم إنشاء أي مقاومة اتصال إضافية عند عبور الإلكترونات عبر الواجهة (أي تحقيق اتصال أومي جيد).

3. تحليل الخصائص الفيزيائية الأساسية

3.1 القدرة الحالية العالية والمقاومة الداخلية المنخفضة

في الهيكل ثنائي المعدن من النحاس والنيكل، تتولى الطبقة الأساسية من النحاس النقي، والتي تمثل النسبة الأكبر من السُمك، أكثر من 85% من مهمة حمل التيار. بالمقارنة مع أقراص النيكل النقي ذات الأبعاد نفسها، فإن استخدام هيكل مركب يمكن أن يقلل من المقاومة الداخلية الإجمالية للموصل بأكثر من 60%. تعمل خاصية المقاومة الداخلية المنخفضة للغاية هذه على تحسين أداء الشحن والتفريغ بمعدل C لوحدة البطارية بشكل كبير وتقليل فقد الخط بشكل فعال.

3.2 إدارة حرارية متفوقة

في مجموعات بطاريات الطاقة، يعد تراكم الحرارة هو العامل الأساسي الذي يسبب حوادث السلامة. يستخدم قضيب التوصيل ثنائي المعدن من النحاس والنيكل التوصيل الحراري العالي للنحاس لتوصيل وتبديد الحرارة الموضعية التي تولدها أطراف الخلايا أثناء الشحن والتفريغ عبر السطح الهيكلي بأكمله. بالاشتراك مع أنظمة تبريد السائل أو الهواء الموجودة في حزمة البطارية، يؤدي هذا إلى تقليل درجة الحرارة القصوى للوحدة وفروق درجات الحرارة بشكل كبير.

3.3 قابلية اللحام وأداء المعالجة

تعمل طبقة النيكل الموضعية المكسوة بدقة على حل صعوبات اللحام للنحاس النقي تمامًا. يمكن لطبقة النيكل أن تمتص طاقة الليزر بشكل ثابت وتوفر مقاومة تلامس مناسبة أثناء لحام البقعة بالمقاومة لتوليد كتلة صلبة من اللحام. تظهر بيانات الاختبار أنه عند استخدام مركبات النحاس والنيكل في لحام البقعة الخلوية، فإن قوة سحب اللحام تتجاوز معايير الصناعة بكثير. علاوة على ذلك، فإن نقاط اللحام سلسة وخالية من التناثر، مما يحسن بشكل كبير معدل إنتاج قضبان توصيل البطارية متعددة الفتحات على خطوط الإنتاج الآلية.

4. تطبيقات في هندسة البطاريات الحديثة

استناداً إلى الأداء الشامل الممتاز المذكور أعلاه، فقد تم تطبيق الأجزاء المختومة ثنائية المعدن الدقيقة المخصصة من النحاس والنيكل على نطاق واسع في المجالات المتطورة التالية:

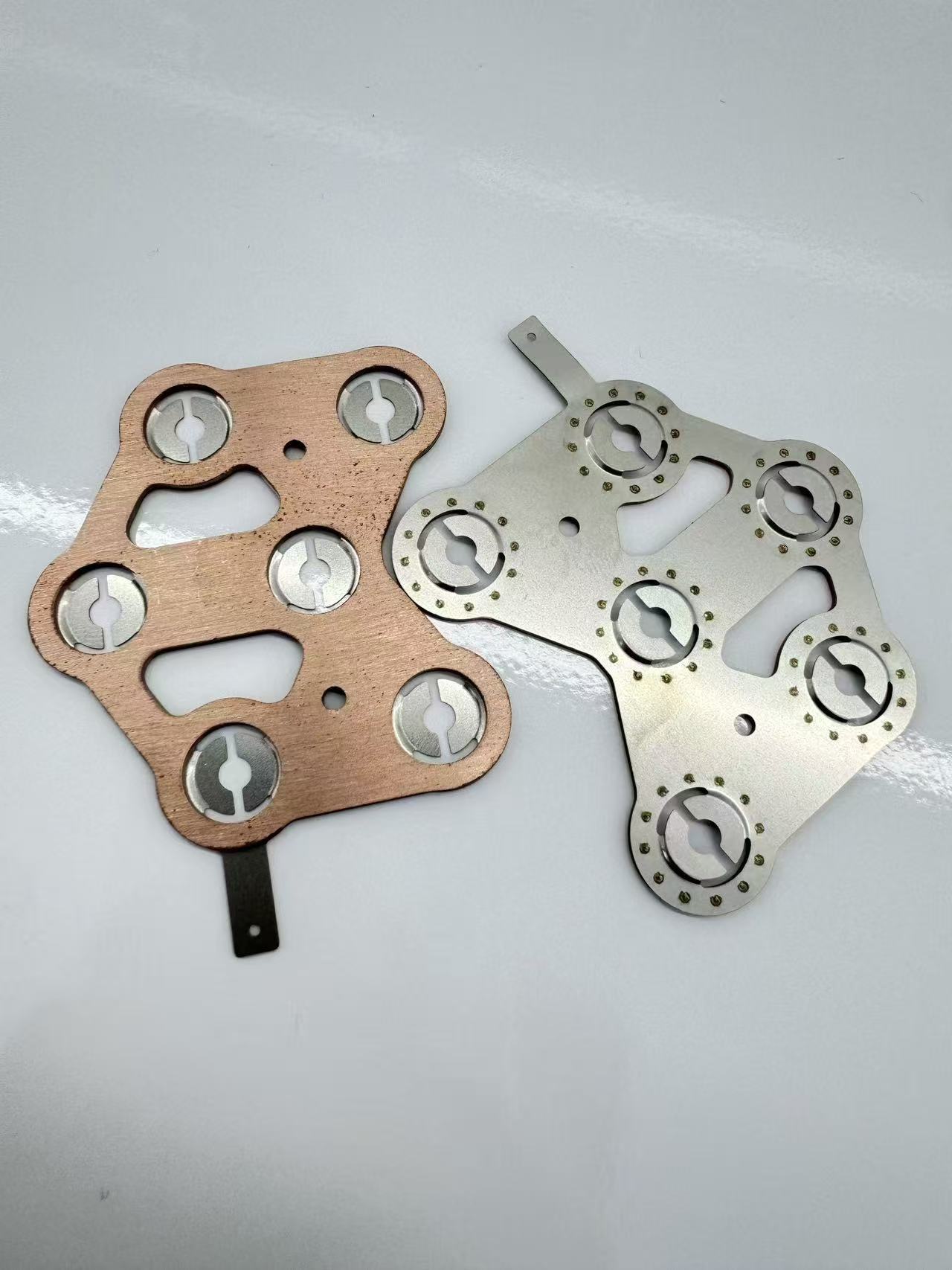

• مجموعات بطاريات طاقة المركبات الكهربائية (EV وHEV): تعمل كمجمعات تيار وقضبان توصيل للوحدات متعددة الخلايا (مثل 18650 و21700 و4680 خلية أسطوانية كبيرة)، مما يوفر وصلات مادية مقاومة للاهتزاز وعالية التيار.

• أنظمة تخزين الطاقة (ESS): ضمان استقرار الاتصال وتوليد حرارة منخفضة للغاية على مدار دورات حياة طويلة في خزانات تخزين الطاقة ذات الجهد العالي وذات السعة الكبيرة.

• الطاقة الدافعة الخفيفة والتنقل الصغير (الدراجات الإلكترونية وأدوات الطاقة): توفير حلول اتصال موصلة مدمجة وفعالة لحزم البطاريات ذات المساحة المحدودة.

5. الاستنتاج

من خلال التصميم الهيكلي المبتكر وعمليات الكسوة المتقدمة، نجحت المركبات ثنائية المعدن من النحاس والنيكل في تحقيق التوحيد المثالي بين ''الموصلية الكهربائية والحرارية العالية'' و''اللحام عالي الموثوقية'.' وهي تتغلب على القيود المتأصلة في المواد المعدنية المفردة في التطبيقات الهندسية، مما يوفر درجات واسعة من الحرية لتصميم وحدات بطاريات عالية الطاقة وعالية الكثافة. في المستقبل، مع التحسين الإضافي لدقة الكسوة ونضج ترصيع النيكل الموضعي وتقنيات الختم المتخصصة، ستلعب الموصلات ثنائية المعدن من النحاس والنيكل حتمًا دورًا أساسيًا لا يمكن الاستغناء عنه في سلسلة توريد الطاقة العالمية الجديدة.
