رفض 'الانهيار': كيفية تصميم حزمة بطارية مقاومة للاهتزاز؟

في التشغيل الواقعي للدراجات البخارية الإلكترونية وعربات الريكشو الإلكترونية والآلات الهندسية الثقيلة، غالبًا ما لا يكون العدو الأكبر لحزمة البطارية هو التقادم الكيميائي لدورات الشحن، بل الاهتزاز الميكانيكي المستمر.

لقد واجه العديد من مصنعي البطاريات كابوس ما بعد البيع: مجموعة البطاريات التي تعمل بشكل مثالي في المصنع تفقد طاقتها فجأة بعد أشهر من القيادة على الطرق الوعرة. ويكشف تحليل التفكيك أن الخلايا سليمة؛ وبدلاً من ذلك، عانت أقراص النيكل المستخدمة للتوصيل البيني من كسر التعب بسبب آلاف الاهتزازات الدقيقة، أو انفصال اللحامات النقطية بسبب تركيز الإجهاد.

لمواجهة التحدي المتمثل في ظروف الطريق القاسية، نقوم بتحليل كيفية تحقيق موثوقية الاتصال 'مستوى الطرق الوعرة' من خلال التحسين المزدوج للتصميم الهيكلي ومعالجة المواد.

1. توفير مخرج للتوتر: التصميم الفريد 'فتحة تخفيف التوتر'.

عندما تتعرض مجموعة البطارية للصدمات، غالبًا ما تضطر الوصلات البينية الصلبة إلى تحمل قوى السحب الهائلة. إذا لم يكن لهذا الضغط مكان يذهب إليه، فإنه يهاجم الحلقة الأضعف في النظام بأكمله - اللحام الموضعي.

يعد إدخال تقنية Stress Relief Slits في تصميم قالب الختم الدقيق أمرًا أساسيًا لحل هذه المشكلة:

• الفصل الهيكلي: نقوم بتصميم قواطع خاصة على شكل 'S' أو 'V' أو على شكل موجة في قسم الجسر الذي يربط الأطراف الموجبة والسالبة.

• التخزين المؤقت المرن: يمنح ذلك قدرات التشوه المرنة الدقيقة عندما يلتوي حامل البطارية أو يتحرك بسبب الصدمات، يمتص اللسان الطاقة مثل الزنبرك، بدلاً من نقل القوة بشكل صارم لتمزيق اللحام. لشريط النيكل الصلب في الأصل.

2. فن الصلابة: التحكم الدقيق في صلابة فيكرز

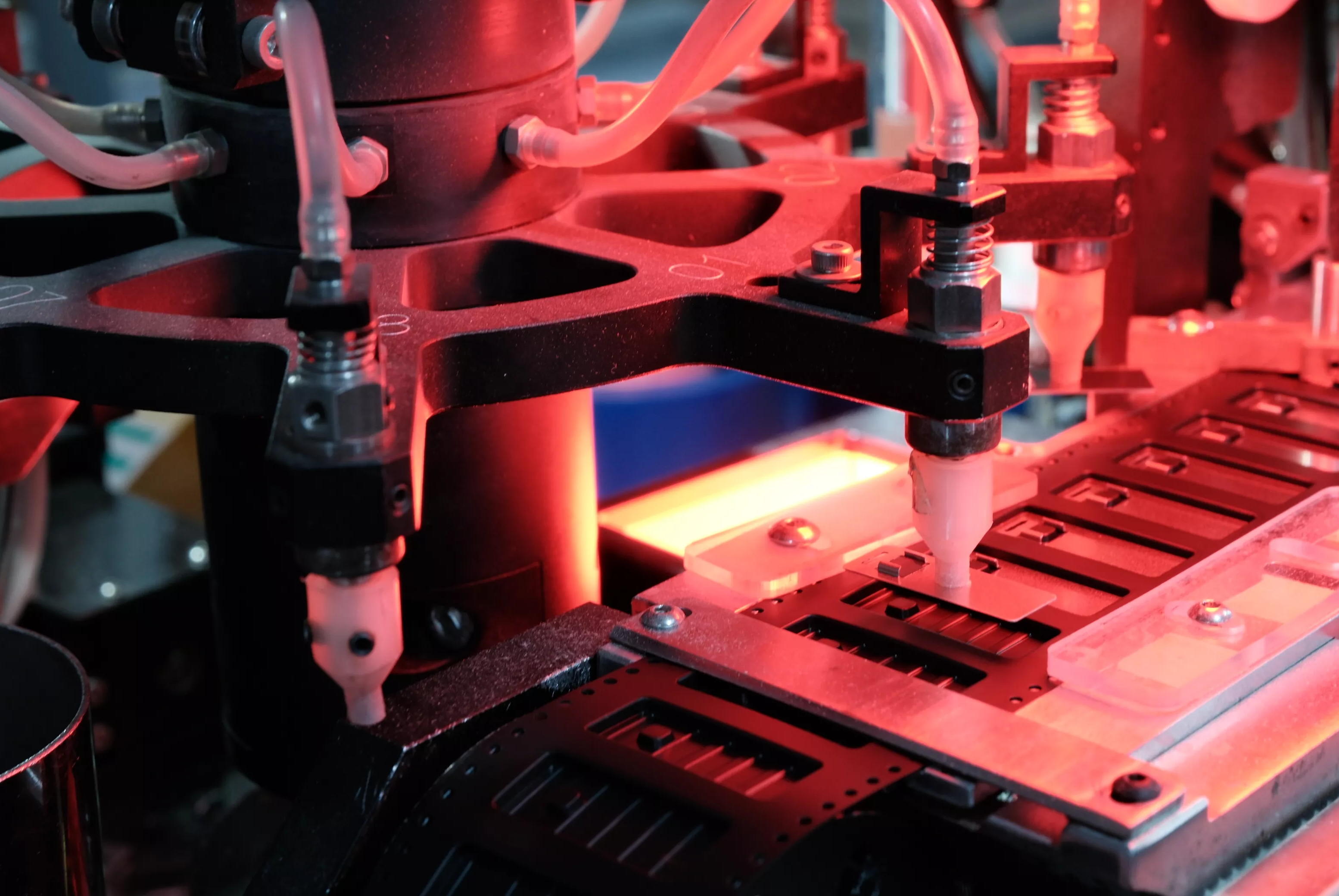

اختيار المواد هو عمل متوازن. لا يمكن التقاط أقراص النيكل الناعمة جدًا بواسطة فوهات التفريغ الأوتوماتيكية، في حين أن تلك الصلبة جدًا تكون هشة ولها مقاومة ضعيفة للتعب.

على عكس المنتجات العامة الجاهزة للاستخدام، تتطلب الوصلات البينية المقاومة للاهتزاز استخدام شرائح النيكل المعالجة بدرجة حرارة محددة . من خلال التحكم الصارم في درجة حرارة التلدين، نقوم بقفل صلابة فيكرز (HV) داخل نافذة ضيقة محسنة لمقاومة الاهتزاز. تحافظ هذه المادة على قوة ميكانيكية كافية لدعم هياكل قضبان التوصيل بينما تتمتع باستطالة ممتازة ، وتظهر خاصية 'الصلابة ولكن الخضوع' في اختبارات الشد النهائية بدلاً من الانكسار بشكل هش.

3. وداعًا للحامات الزائفة: الحكمة من الشطب والغمازات

سبب شائع آخر للانفصال الناجم عن الاهتزاز هو أن اللحام الأولي لم يكن آمنًا على الإطلاق. خاصة في تجميع الخلايا الأسطوانية، يمكن أن تؤدي النتوءات الدقيقة أو تشوه القص على حافة لسان النيكل إلى ضعف الاتصال (العائم) بين إبرة اللحام وسطح البطارية.

• الشطب ثلاثي الأبعاد: نستخدم قوالب ختم خاصة لشطب حواف أقراص النيكل بشكل دقيق. وهذا يضمن أنها تتناسب تمامًا مع فتحات حامل البطارية دون أي رفع، مما يضمن سطح لحام مسطح تمامًا.

• الدمامل المعدة مسبقًا (نقاط العرض): بالنسبة لسيناريوهات اللحام الصعبة، يمكننا ختم الدمامل الدقيقة مسبقًا على لسان النيكل . تعمل هذه على توجيه تيار اللحام للتركيز في نقاط محددة، مما يؤدي إلى إنشاء كتلة لحام أعمق وزيادة قوة السحب بنسبة تزيد عن 30%، مما يؤدي بشكل أساسي إلى القضاء على خطر 'اللحامات الزائفة'.

4. التحقق من صحة العالم الحقيقي: ليس مجرد نظرية

لا يمكن للحل الحقيقي المضاد للاهتزاز أن يوجد فقط في المخططات؛ يجب أن يجتاز التحقق الجسدي الصارم. يجب أن تخضع الوصلات البينية المؤهلة المقاومة للاهتزاز لاختبارات تحاكي ظروف الطريق الحقيقية:

• اختبار جدول الاهتزاز: اختبار الاهتزاز العشوائي طويل الدورة بناءً على معايير SAE J2380 أو معايير اهتزاز الطريق المماثلة.

• اختبار السقوط: ضمان بقاء التوصيلات الداخلية سليمة حتى أثناء السقوط العرضي.
