حلول تصنيع وختم أقراص النيكل

ببساطة، شريط النيكل عبارة عن شريط معدني رفيع مصنوع من النيكل أو مواد مطلية بالنيكل.

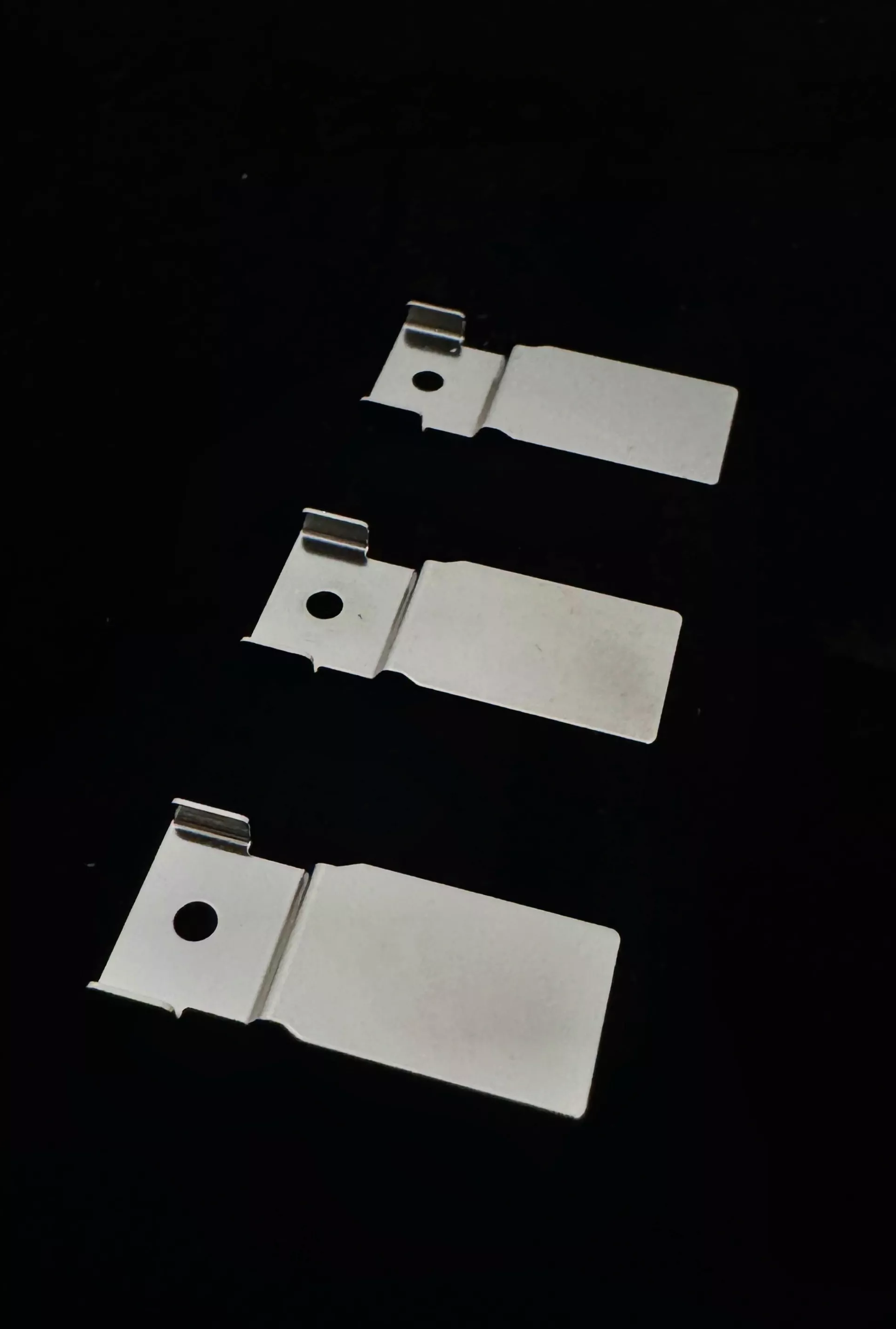

في مجالات الأعمال اليدوية الصناعية والإلكترونية، يعمل تطبيقه الأساسي كموصل لحزم البطاريات. إذا سبق لك أن قمت بتفكيك بطارية كمبيوتر محمول، أو حزمة بطارية EV، أو بنك طاقة، فإن الشرائط المعدنية الفضية التي تربط البطاريات الأسطوانية الفردية (مثل 18650s) هي شرائح من النيكل.

1. نوعان رئيسيان من شرائح النيكل

النيكل النقي

التركيب: درجة النقاء عادة أعلى من 99.6% (الدرجات الشائعة: N6 أو N4).

الميزات: مقاومة داخلية منخفضة للغاية، ومقاومة للصدأ، ومقاومة عالية للتآكل، وملمس ناعم نسبيًا.

الاستخدام: يستخدم لحزم البطاريات ذات التيار العالي (مثل الأدوات الكهربائية والمركبات الكهربائية) لأنه يولد حرارة أقل.

فولاذ مطلي بالنيكل

التركيب: القلب من الفولاذ العادي (الحديد) مع طبقة رقيقة من النيكل المطلي بالكهرباء على السطح.

الميزات: مقاومة داخلية أعلى من النيكل النقي؛ عرضة لتوليد الحرارة. في حالة تلف طلاء السطح، سوف يصدأ الفولاذ الداخلي. الملمس أصعب.

الاستخدام: يستخدم لحزم البطاريات ذات التيار المنخفض والتكلفة المنخفضة (مثل بنوك الطاقة القياسية ولعب الأطفال).

تُستخدم في حين أن معظم الناس على دراية بكيفية توصيل البطاريات، إلا أنها ضرورية في العديد من المجالات، بدءًا من الأجهزة الطبية الدقيقة وحتى الفضاء الجوي. شرائح النيكل (والمتغيرات مثل الفولاذ المطلي بالنيكل) في مجموعة واسعة من التطبيقات.

ولتوضيح الأمر أكثر، قمت بتقسيم مجالات التطبيق إلى ثلاث فئات رئيسية:

1. القطاع الأساسي: توصيل حزمة البطارية (الأكثر شيوعًا)

يعد هذا حاليًا أكبر سوق منفرد لشرائط النيكل. سواء كان النيكل النقي أو الفولاذ المطلي، فإن الدور الأساسي هنا هو العمل كجسر لنقل التيار.

حزم بطاريات الطاقة (المركبات الكهربائية/المركبات الكهربائية)

التطبيق: ربط مئات أو آلاف الخلايا الأسطوانية (على سبيل المثال، 18650، 21700، 46800) لتشكيل مجموعات البطاريات للسيارات الكهربائية مثل تسلا.

المتطلبات: يجب استخدام النيكل عالي النقاء (N6/N4) لأن التيار هائل، وحتى المقاومة الداخلية الأعلى قليلاً يمكن أن تؤدي إلى ارتفاع درجة الحرارة الشديد.

أدوات كهربائية وطائرات بدون طيار

التطبيق: المثاقب والمناشير وطائرات FPV بدون طيار وغيرها من المعدات التي تتطلب تفريغًا فوريًا عالي الطاقة.

المتطلبات: يتطلب أيضًا النيكل النقي، وعادة ما يكون أكثر سمكًا من شرائح البطارية القياسية (على سبيل المثال، 0.15 مم - 0.3 مم).

الالكترونيات الاستهلاكية وتخزين الطاقة

التطبيق: بنوك الطاقة، وبطاريات الكمبيوتر المحمول، وإمدادات الطاقة لتخزين الطاقة المنزلية.

المتطلبات: غالبًا ما تستخدم المنتجات الاستهلاكية العادية (مثل بنوك الطاقة المنخفضة الجودة) الفولاذ المطلي بالنيكل لتوفير التكاليف؛ تستخدم المنتجات المتطورة النيكل النقي.

2. الإلكترونيات الدقيقة والاتصالات

في الرقائق ولوحات الدوائر، توجد شرائح النيكل عادةً على شكل إطارات أو موصلات من الرصاص.

إطارات الرصاص

التطبيق: المواد الأساسية لتغليف أشباه الموصلات. تتصل الدوائر الدقيقة الموجودة داخل الشريحة بلوحة الدائرة الخارجية عبر إطارات الرصاص.

الوظيفة: تعتبر سبائك النيكل (مثل الحديد والنيكل) بالغة الأهمية لأن معامل التمدد الحراري الخاص بها يتطابق مع رقائق السيليكون، مما يمنع الشريحة من التشقق عند تسخينها.

الموصلات والاتصالات الإلكترونية

التطبيق: نوابض معدنية/وصلات داخل الهواتف المحمولة، والمرحلات، والمفاتيح.

الوظيفة: يتمتع النيكل بمقاومة أكسدة ومرونة ممتازة، مما يضمن اتصالًا جيدًا حتى بعد عشرات الآلاف من العمليات دون الصدأ أو الانفصال.

الأجهزة الإلكترونية فراغ

التطبيق: أنابيب الإلكترون، وأجهزة الاستشعار الخاصة.

الوظيفة: يتمتع النيكل النقي بإطلاق غازات منخفض للغاية في البيئات الفراغية، مما يحافظ على سلامة الفراغ.

3. المجالات الصناعية الراقية والمتخصصة

الأجهزة الطبية

التطبيق: توصيلات البطارية للزرعات مثل أجهزة تنظيم ضربات القلب والمحفزات العصبية.

المتطلبات: يجب أن يكون النيكل فائق النقاء، مع الاستفادة من توافقه الحيوي ومقاومته للتآكل لضمان عدم وجود تفاعلات صدأ أو رفض داخل جسم الإنسان.

الكيميائية والطلاء

التطبيق: الأقطاب الكهربائية في صناعة الكلور والقلويات، وبطانات المعدات الكيميائية.

الوظيفة: يتمتع النيكل بمقاومة قوية للغاية للتآكل بالنسبة للمحاليل القلوية (مثل هيدروكسيد الصوديوم)، والتي لا يمكن للفولاذ المقاوم للصدأ استبدالها.

الفضاء الجوي

التطبيق: مكونات مقاومة للحرارة حول محركات الطائرات، وحزم بطاريات الطيران.

الوظيفة: يحافظ على القوة والتوصيل حتى في درجات الحرارة المرتفعة.

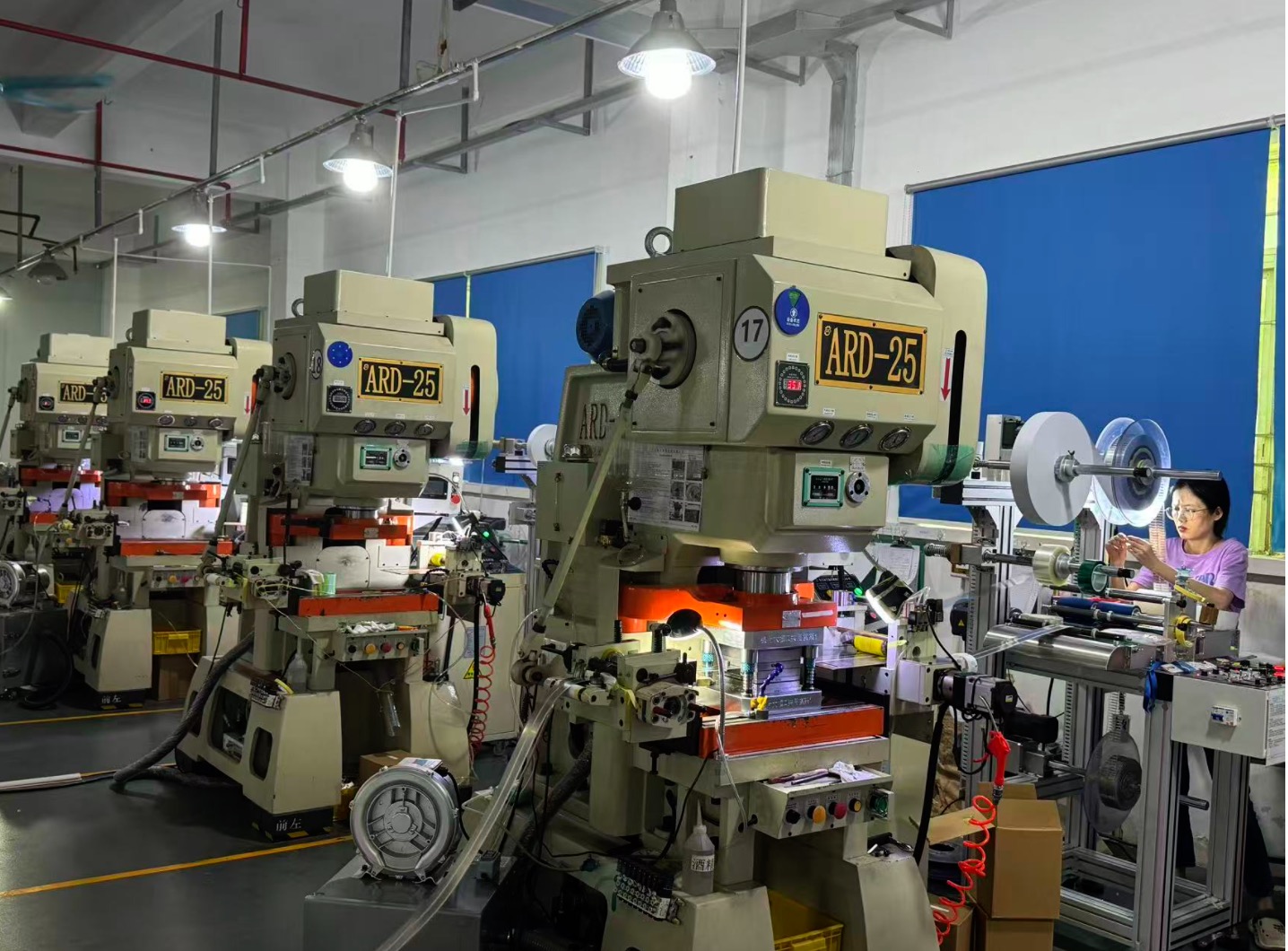

نحن نمتلك أكثر من 100 خط ختم دقيق عالي السرعة لصفائح النيكل، لتحويل المواد الخام (ملفات النيكل) إلى منتجات نهائية من خلال عملية تصنيع دقيقة باستخدام القوالب (القوالب) والمكابس عالية السرعة.

نظرًا لأن أقراص النيكل عادةً ما تكون رقيقة جدًا (0.1 مم - 0.3 مم) والطلب ضخم (ملايين الوحدات)، فإن الصناعة تستخدم بشكل حصري تقريبًا عملية الختم المستمر التلقائي.

فيما يلي تفصيل مبسط لهذه العملية، تخيلها كخط تجميع فائق السرعة:

المرحلة الأولى: التحضير والتغذية

هذا هو مدخل عملية الختم.

1. فك اللفائف: يتم وضع ملفات نيكل ضخمة على شكل قرص (مادة خام) على ماكينة فك اللفائف.

2. التسوية: يمر شريط النيكل من خلال أداة التسوية (المكونة من صف من البكرات) للتخلص من إجهاد الانحناء للملف، مما يؤدي إلى تسطيح الشريط بشكل مثالي.

3. التغذية: تقوم وحدة التغذية المؤازرة بتثبيت شريط النيكل وتغذيته في قالب الضغط بدقة وفقًا للخطوة المحددة (على سبيل المثال، بالضبط 20 مم للأمام في كل مرة).

النقطة الأساسية: يجب أن تكون التغذية دقيقة للغاية، مع التحكم في الأخطاء عادة في حدود 0.01 مم، وإلا سيتم محاذاة الثقوب المثقوبة بشكل غير صحيح.

المرحلة 2: الختم الأساسي (اللكم)

هذا هو المكان الذي يحدث فيه التحول. يدخل شريط النيكل إلى المكبس الدقيق عالي السرعة (عادة مئات أو حتى آلاف الضربات في الدقيقة) ويكمل سلسلة من الإجراءات في القالب التقدمي.

يحتوي القالب عادةً على عدة محطات، تؤدي كل منها إجراءً محددًا على الشريط بإيقاع، يشبه إلى حد كبير تقطيع الخضار:

1. الثقب: يقوم الجزء الأول من القالب بثقب ثقوب تحديد المواقع (لمحاذاة المحطة اللاحقة) وتبديد الحرارة/الثقوب المجوفة.

2. التشكيل/النقش: إذا كانت علامة النيكل تتطلب نتوءات (لتسهيل اللحام النقطي)، يتم ضغط الأشكال هنا.

على سبيل المثال: تحتوي العديد من ألسنة بطارية النيكل على نقاط صغيرة بارزة؛ هذا هو المكان الذي تم إنشاؤهم فيه.

3. التشذيب/التقطيع: في الخطوة الأخيرة، يتم نزول شفرة القطع للقالب لقطع الشكل النهائي من شريط النفايات (أو قطع نقاط الاتصال).

المرحلة 3: مرحلة ما بعد المعالجة والتفتيش

على الرغم من أن المختومة علامات النيكل لها شكلها، إلا أنها ليست جاهزة للبيع بعد؛ يجب معالجة العيوب.

1. إزالة الأزيز: تترك قطع الختم نتوءات معدنية حادة ومجهرية على الحواف. تتم إزالتها عادةً عن طريق التقليب أو التنظيف الكيميائي لمنع نتوءات من اختراق عزل البطارية والتسبب في حدوث دوائر قصيرة.

2. التنظيف والتجفيف: غسل زيت الختم لضمان سطح نظيف. إذا كان هناك زيت على السطح، فسيواجه العميل مشاكل مع اللحامات الضعيفة أثناء اللحام البقعي.

3. الفحص البصري (CCD): يستخدم مصنعنا كاميرات عالية السرعة (CCD) لتصوير وفحص الأبعاد تلقائيًا، والتحقق من الثقوب المفقودة، واكتشاف التشوه.

4. التغليف:

السائبة: التعبئة والتغليف فضفاضة في الصناديق.

الشريط والبكرة: إذا كان العميل يستخدم آلات آلية لوضع ألسنة النيكل، فإننا نقوم بتغليف الألسنة بدقة في أشرطة حاملة، على غرار حزام الذخيرة.

ملخص: ما هو الأهم في هذه العملية؟

إذا كنت مشتريًا أو مستثمرًا في المعدات، فركز على النقاط الثلاث التالية:

1. دقة القالب/القالب: إذا كان القالب سيئًا، فستحتوي ألسنة النيكل المختومة على نتوءات، وهو ما يمثل خطرًا كبيرًا على السلامة في تجميع البطارية.

2. اضغط على السرعة: وهذا يساوي السعة. يعد استخدام المكبس القنطري عالي السرعة (500-1000 مرة/دقيقة) أكثر كفاءة بعدة مرات من المكبس القياسي (100 مرة/دقيقة)، مما يؤدي إلى تكاليف منخفضة للغاية.

3. إزالة/تنظيف الزيت: غالبًا ما يتم التغاضي عن هذا الأمر. إذا لم يتم غسل ألسنة النيكل بشكل نظيف، فسيتعرض مصنع البطارية للشرر واللحام الزائف (الروابط الضعيفة) أثناء عملية اللحام النقطي.
