الهندسة وراء أقراص النيكل للبطاريات عالية الدقة - من الختم إلى الأتمتة

في المشهد سريع التطور لمركبات الطاقة الجديدة (NEVs) والإلكترونيات الاستهلاكية المتطورة، تحولت تعمل بمثابة 'شبكة عصبية' لنقل التيار وجمع الإشارات في وحدات البطارية، ويتطلب تصنيع هذه المكونات تقاربًا في علوم المواد، والختم على مستوى الميكرون، والأتمتة المتقدمة. ورقة النيكل المتواضعة من موصل بسيط إلى مكون عالي الدقة.

يستكشف هذا المقال المعايير الفنية وعمليات التصنيع التي تحدد حاليًا إنتاج الصناعة من الدرجة الأولى لصفائح النيكل، وقضبان التوصيل، ومكونات تقوية FPC.

1. تحدي الختم على مستوى الميكرون

غالبًا ما يتضمن إنتاج أوراق توصيل البطارية (مثل أقراص النيكل ) العمل بمواد تتراوح سماكتها من يتطلب التعامل مع هذه الشرائح المعدنية الرقيقة بسرعات عالية ثباتًا استثنائيًا للآلات والأدوات. 0.06 مم إلى 0.5 مم .

• التحكم الدقيق: من المتوقع الآن أن تحافظ مكابس الختم الحديثة عالية السرعة (التي تتراوح سعتها من 25T إلى 160T) على دقة ختم <0.01 مم . يعد هذا المستوى من الدقة أمرًا بالغ الأهمية ليس فقط من أجل ملاءمة الأبعاد، ولكن للتحكم في ''النتوءات''. في حزمة البطارية، يمكن أن يؤدي نتوء معدني مجهري إلى ثقب الفاصل، مما يؤدي إلى حدوث دوائر قصيرة وانفلات حراري.

• الاتساق عالي الحجم: بفضل خطوط الإنتاج الفردية القادرة على إنتاج أكثر من 8 ملايين قطعة يوميًا ، يكمن التحدي في الحفاظ على الدقة التي تقل عن 0.01 مم عبر ملايين الدورات. وهذا يستلزم استخدام معدات متقدمة مثل آلات قطع الأسلاك البطيئة (Sodick/Seibu) لتصنيع القوالب لضمان طول عمر الأداة ودقتها.

2. هندسة الأسطح: تقنيات الطلاء

غالبًا ما تحتاج خصائص المواد الخام إلى تحسين لتحقيق التوازن بين الموصلية وقابلية اللحام ومقاومة التآكل. تعد مرافق الطلاء الكهربائي المتقدمة جزءًا لا يتجزأ من تصنيع صفائح النيكل الحديثة.

• مجموعات المواد: تستخدم الصناعة تركيبات طلاء مختلفة، بما في ذلك النحاس المطلي بالنيكل (يجمع بين موصلية النحاس وحماية النيكل)، والنيكل المطلي بالنحاس ، والنيكل المطلي بالقصدير. .

• الطلاء الدقيق: يتم التحكم بشكل صارم في سمك الطلاء ضمن نطاق من 0.5 ميكرومتر إلى 10 ميكرومتر.

• الطلاء الانتقائي: الاتجاه الرئيسي هو 'الطلاء المستمر الانتقائي الجزئي'. تطبق هذه العملية المعادن الثمينة أو الطلاءات المحددة فقط على مناطق الاتصال الوظيفية (على سبيل المثال، حيث يحدث اللحام أو اللحام) مع ترك بقية الشريط مكشوفًا أو مطليًا بشكل مختلف. يؤدي ذلك إلى تحسين الأداء الكهربائي مع تقليل تكاليف المواد بشكل كبير.

• السعة: يمكن لخطوط الإنتاج القوية التعامل مع قدرات الطلاء اليومية التي تتجاوز 1500 كجم ، مما يدعم إنتاج البطاريات على نطاق واسع.

3. النظافة: معيار الجودة غير المرئي

قبل الطلاء أو التغليف النهائي، تعد نظافة سطح صفائح النيكل أمرًا بالغ الأهمية. يمكن أن تتسبب الملوثات مثل ختم الزيوت أو الغبار في فشل اللحام في مجموعة البطارية.

التنظيف بالموجات فوق الصوتية: تتضمن تدفقات التصنيع الآن خطوط تنظيف بالموجات فوق الصوتية متعددة الخزانات. تضمن هذه الأنظمة خضوع المكونات لمعاملة مسبقة صارمة قبل الطلاء والتنظيف النهائي قبل الشحن، مما يضمن سطحًا خاليًا من المخلفات العضوية وغير العضوية.

4. التكامل المتقدم: احتجاز وتخزين الكربون وقولبة الحقن

تتجه الصناعة إلى ما هو أبعد من الختم المعدني البسيط نحو تصنيع المكونات المتكاملة، خاصة أنظمة الاتصال الخلوية (CCS).

• هندسة البلاستيك: لإنشاء وحدات قوية، تقوم الشركات المصنعة بدمج الأجزاء المعدنية مع مواد بلاستيكية عالية الأداء مثل PPA (Polyphthalamide) و PPS (Polyphenene Sulfide) . ويتم اختيار هذه المواد لمقاومتها لدرجات الحرارة العالية ومقاومتها للتآكل، وهي ضرورية للبيئة القاسية داخل حزمة البطارية.

• صب عالي الدقة: يتم استخدام أنظمة قولبة الحقن (باستخدام علامات تجارية مثل هايتي) لإنشاء هذه الأجزاء المركبة.

• تطبيق اللاصق: بالنسبة للتركيبات المعقدة، يتم استخدام آلات التسجيل الآلية مع تعويض الإحداثيات الخوارزمية لتطبيق الأفلام العازلة أو المواد اللاصقة بدقة ± 0.05 مم على الأسطح المنحنية المعقدة.

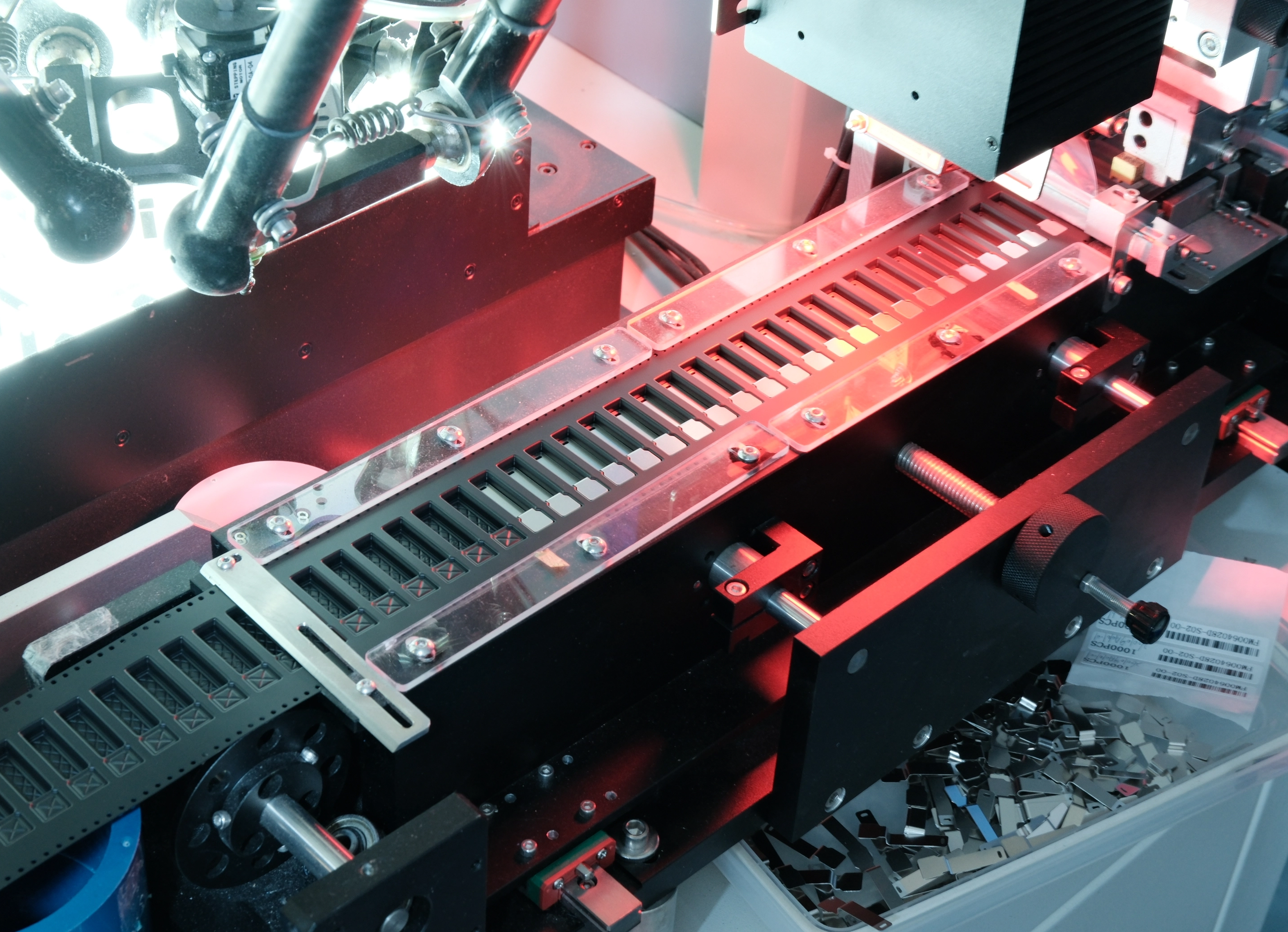

5. التحول إلى التغليف الآلي (الشريط والبكرة)

نظرًا لأن تجميع حزمة البطارية أصبح أكثر آلية، فقد تطورت طريقة تسليم صفائح النيكل. يتم استبدال العبوات السائبة بحلول Tape & Reel المتوافقة مع آلات الالتقاط والوضع SMT (تقنية التركيب السطحي).

• الكفاءة: يمكن لآلات التغليف الأوتوماتيكية معالجة المكونات بسرعات تصل إلى 15000 قطعة في الساعة ، وبقدرة يومية تتجاوز 6 ملايين قطعة.

• التخصيص: يتم تخصيص الأشرطة الحاملة لتناسب الأشكال الهندسية للمكونات المحددة، وتدعم العرض من 8 مم إلى 72 مم.

• الآلية: يتم إدخال المكونات تلقائيًا في جيوب الشريط الناقل، ويتم إغلاقها بشريط تغطية عن طريق الضغط الحراري، ثم يتم لفها في بكرات. وهذا يسمح للعميل النهائي (مصنعي البطاريات) بتغذية البكرات مباشرة في خطوط التجميع الخاصة بهم، مما يقلل بشكل كبير من العمالة ويزيد الإنتاجية.

6. ضمان الجودة الصارمة

لضمان الموثوقية في تطبيقات السيارات والتطبيقات الهامة للسلامة، يلتزم المصنعون بأنظمة إدارة الجودة الصارمة (مثل IATF16949 وISO9001).

تتضمن قدرات الاختبار الرئيسية عادةً ما يلي:

• تحليل المواد: اختبار RoHS وأجهزة قياس الموصلية.

• المتانة: أجهزة اختبار رش الملح (مقاومة التآكل) والأفران ذات درجات الحرارة العالية.

• الخواص الفيزيائية: أجهزة اختبار صلابة فيكرز، أجهزة اختبار قوة الشد، وأجهزة تحليل سمك الطلاء.

• التحقق من الأبعاد: يتم استخدام الفحص البصري الآلي لـ CCD وأدوات التصوير ثنائية الأبعاد لضمان تلبية كل دفعة للتفاوتات الهندسية الصارمة التي تتطلبها تصميمات البطاريات الحديثة.

ملخص

إن تصنيع صفائح النيكل لقطاع الطاقة الجديد هو مجال ذو دقة مجهرية ونطاق واسع النطاق. من خلال الجمع بين الختم فائق الدقة (<0.01 مم)، وتقنيات الطلاء الانتقائي، وتغليف الأشرطة والبكرات المؤتمتة بالكامل، يعمل المصنعون على تمكين الجيل التالي من بطاريات الطاقة الأكثر أمانًا وكفاءة.
